良好的设计才能产出精品 - 元器件焊盘 形库
录入:edatop.com 点击:
为了方便贴装生产,希望表贴元件封装在CAD库中按照统一的规定确定其零度方向和定位基准。
元器件焊盘图形的零度方向,原则上要求与器件在包装中的方向一致,这里的包装主要是指圆盘包装,如果方向不一致,在生产的时候需要在贴装设备的程序中一一进行修改,万一有遗漏的情况,就会造成不良。这里需要指出的是,电阻、电容、电感等用量比较大的器件,一定要遵守这条规则,因为用量太大,如果有问题,生产时核对和修改的工作量也是很大的。对于设计人员,只举手之劳的事,但如果到了生产中再解决,可能就是一两天的时间。至于IC等器件,生产时必须进行一一核对,只要遵守统一的规则就可以。
元件的定位基准,统一要求必须是元件体的中心。这是由于贴装设备是以元件中心为贴装位置的中心点,在自动识别和定位时,也是以元件体中心为基准进行数据的修正和补偿。在实际生产中,发现有个别的设计者以元件第一脚的中心为元件的定位基准,在这种情况下,生产过程是无法提前发现的,只能生产过程中才能发现,一旦出现,只能在生产线上,一个个数据进行修改,设想一下,如果有上千个元件的坐标都要一一修改,设备工程师会疯掉的。
有些电路比较复杂的产品,可能是几个工程师共同完成设计和布局,这时一定要注意所用的焊盘图形库必须是统一的。如果是每个人各自建立自己的库,在最终产品就会出问题。曾经在北京碰到过这种情况,有一家生产大灵通手机的通信公司,有一款产品找我们来生产,在生产时发现,同样封装的器件,在电路板的不同区域,元件的零度方向是不同的,经过沟通才得知,这块电路板是几个人协同设计的。当然这种情况比较少见,但是还希望能引起注意。
以下是对常用元器件焊盘图形库的要求,供参考:
1、片式元件(无极性)
电阻 、电容 、电感
零度方向为1脚在左边,以元件体中心为基准点
2、钽电容
零度方向为负极在左边,以元件体中心为基准点
3、二极管
零度方向为负极在左边,以元件体中心为基准点
4、电感
零度方向为1脚在左边,以元件体中心为基准点
5、圆柱形二极管
零度方向为负极在左边,以元件体中心为基准点
6、贴片型铝电解电容
零度方向为正极在左边,以元件体中心为基准点
7、SOT23封装
零度方向为1脚在左下方,以元件体中心为基准点
8、SOT25封装
零度方向为1脚在左下方,以元件体中心为基准点
9、SOT343封装
零度方向为1脚在左下方,以元件体中心为基准点
10、SOT223 封装
2011-8-2 14:39:48 上传下载附件 (8.79 KB)
零度方向为1脚在左下方,以元件体中心为基准点
11、T0252(DPAK)封装
零度方向为1脚在左下方,以元件体中心为基准点
12、SOIC、SOP、SSOP 封装
零度方向为1脚在左下方,以元件体中心为基准点
13、TSOP 封装
零度方向为1脚在左下方,以元件体中心为基准点
14、SOIC J形引脚
零度方向为1脚在左下方,以元件体中心为基准点
15、QFP封装
零度方向为1脚在左下方,以元件体中心为基准点
16、PLCC 封装
零度方向为1脚在左边中心,以元件体中心为基准点
17、QFN 封装
零度方向为1脚在左下方,以元件体中心为基准点
18、BGA 封装
零度方向为1脚在左下方,以元件体中心为基准点
其他类型的器件,可以参考以上原则。
元器件焊盘图形的零度方向,原则上要求与器件在包装中的方向一致,这里的包装主要是指圆盘包装,如果方向不一致,在生产的时候需要在贴装设备的程序中一一进行修改,万一有遗漏的情况,就会造成不良。这里需要指出的是,电阻、电容、电感等用量比较大的器件,一定要遵守这条规则,因为用量太大,如果有问题,生产时核对和修改的工作量也是很大的。对于设计人员,只举手之劳的事,但如果到了生产中再解决,可能就是一两天的时间。至于IC等器件,生产时必须进行一一核对,只要遵守统一的规则就可以。
元件的定位基准,统一要求必须是元件体的中心。这是由于贴装设备是以元件中心为贴装位置的中心点,在自动识别和定位时,也是以元件体中心为基准进行数据的修正和补偿。在实际生产中,发现有个别的设计者以元件第一脚的中心为元件的定位基准,在这种情况下,生产过程是无法提前发现的,只能生产过程中才能发现,一旦出现,只能在生产线上,一个个数据进行修改,设想一下,如果有上千个元件的坐标都要一一修改,设备工程师会疯掉的。
有些电路比较复杂的产品,可能是几个工程师共同完成设计和布局,这时一定要注意所用的焊盘图形库必须是统一的。如果是每个人各自建立自己的库,在最终产品就会出问题。曾经在北京碰到过这种情况,有一家生产大灵通手机的通信公司,有一款产品找我们来生产,在生产时发现,同样封装的器件,在电路板的不同区域,元件的零度方向是不同的,经过沟通才得知,这块电路板是几个人协同设计的。当然这种情况比较少见,但是还希望能引起注意。
以下是对常用元器件焊盘图形库的要求,供参考:
1、片式元件(无极性)
电阻 、电容 、电感
![1.jpg 1.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824688.jpg)
零度方向为1脚在左边,以元件体中心为基准点
2、钽电容
![2.jpg 2.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824377.jpg)
零度方向为负极在左边,以元件体中心为基准点
3、二极管
![3.jpg 3.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824174.jpg)
零度方向为负极在左边,以元件体中心为基准点
4、电感
![4.jpg 4.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824292.jpg)
零度方向为1脚在左边,以元件体中心为基准点
5、圆柱形二极管
![5.jpg 5.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824852.jpg)
零度方向为负极在左边,以元件体中心为基准点
6、贴片型铝电解电容
![6.jpg 6.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824690.jpg)
零度方向为正极在左边,以元件体中心为基准点
7、SOT23封装
![7.jpg 7.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824397.jpg)
零度方向为1脚在左下方,以元件体中心为基准点
8、SOT25封装
![8.jpg 8.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824274.jpg)
零度方向为1脚在左下方,以元件体中心为基准点
9、SOT343封装
![9.jpg 9.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824507.jpg)
零度方向为1脚在左下方,以元件体中心为基准点
10、SOT223 封装
![10.jpg 10.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824530.jpg)
零度方向为1脚在左下方,以元件体中心为基准点

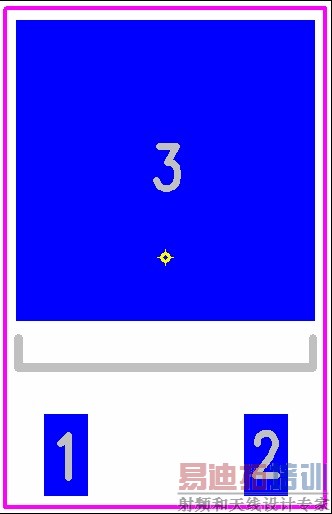

11、T0252(DPAK)封装
![11.jpg 11.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824378.jpg)
零度方向为1脚在左下方,以元件体中心为基准点

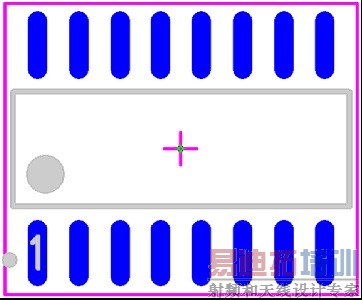

12、SOIC、SOP、SSOP 封装
![12.jpg 12.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824106.jpg)
零度方向为1脚在左下方,以元件体中心为基准点

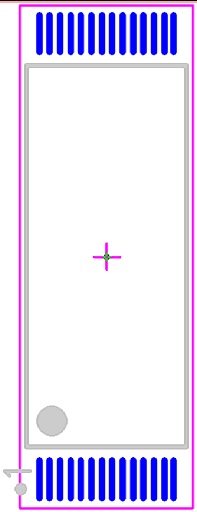

13、TSOP 封装
![13.jpg 13.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095824976.jpg)
零度方向为1脚在左下方,以元件体中心为基准点

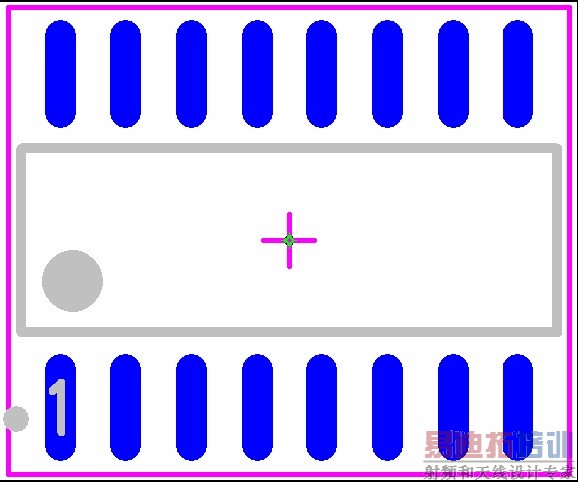

14、SOIC J形引脚
![14.jpg 14.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095825882.jpg)
零度方向为1脚在左下方,以元件体中心为基准点
15、QFP封装
![15.jpg 15.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095825316.jpg)
![16.jpg 16.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095827548.jpg)
零度方向为1脚在左下方,以元件体中心为基准点

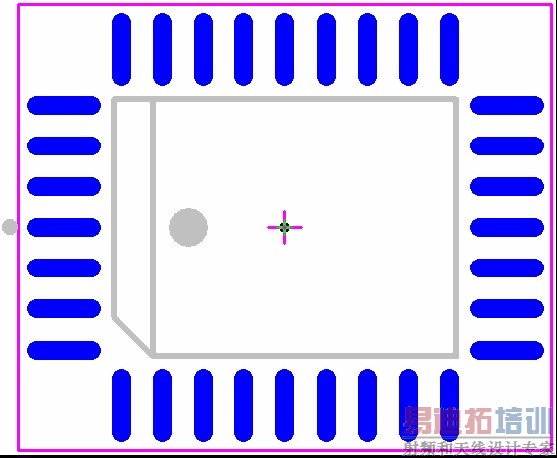

16、PLCC 封装
![17.jpg 17.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095828431.jpg)
![18.jpg 18.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095829480.jpg)
零度方向为1脚在左边中心,以元件体中心为基准点
17、QFN 封装
![19.jpg 19.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095832856.jpg)
![20.jpg 20.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095833110.jpg)
零度方向为1脚在左下方,以元件体中心为基准点
18、BGA 封装
![21.jpg 21.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095835194.jpg)
![22.jpg 22.jpg](http://www.edatop.com/uploadfile/2017/0618/20170618095836308.jpg)
零度方向为1脚在左下方,以元件体中心为基准点
其他类型的器件,可以参考以上原则。
