DDR2的设计经验经典流程

        EDA中国 撰写

一、   获取设计要求参数

1、DDR信号：

主要分为以下5类：

　　<1>Data线(0-63)

<2>Address线(0-13)

<3>Command线

<4>Control线

<5>CLK线 (0-3)

<6>电源线

2．获得电气参数要求（如：阻抗要求）

DDR_DQS       100欧

DDR_CLK       100欧

DDR_command   60欧

DDR_Control      60欧

DDR -_Data        60欧

二、确定叠构

1．从PCB加工商了解板材以及相关参数，

2. 通过设计经验结合仿真工具确定最佳叠构。

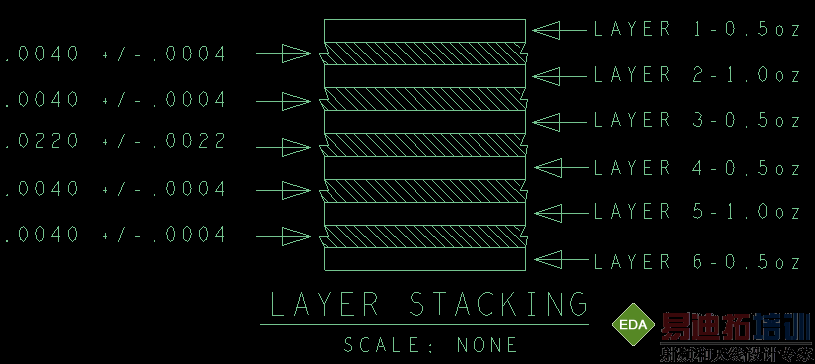

确定如下叠层结构:

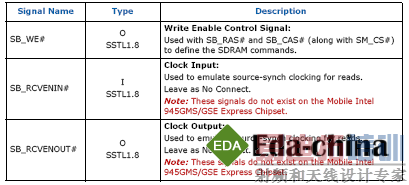

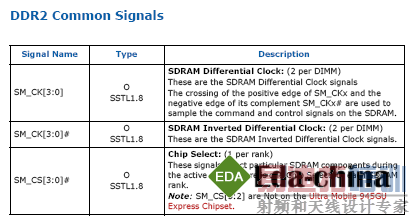

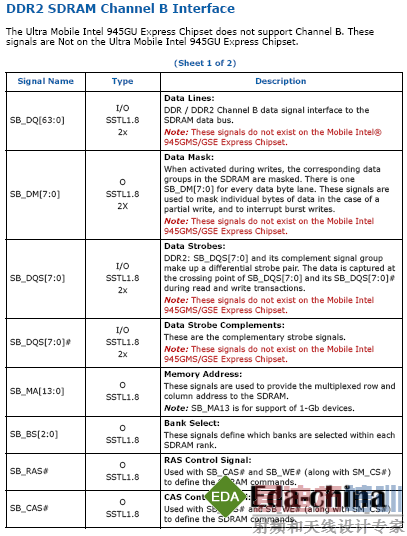

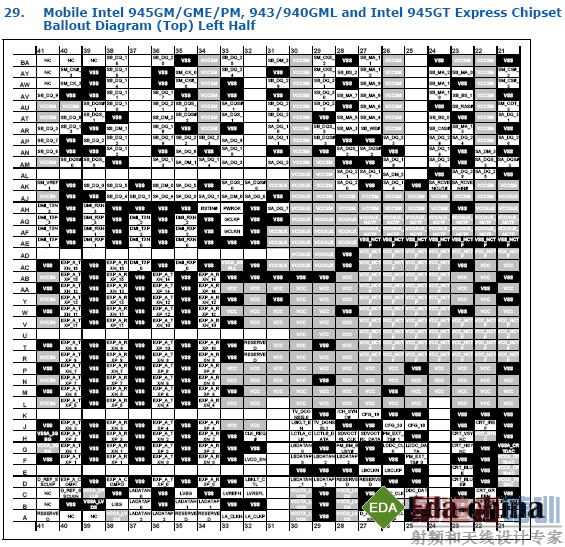

根据数据传输特性和DATASHEET要求将DDR线分成

1)     DDR_command  (BUS):

a) M_a_a0….. M_a_a13

b)  M_a_bs0….M_a_bs2

c)  M_a_Cas#

d)  M_a_Ras#

e)  M_a_We#

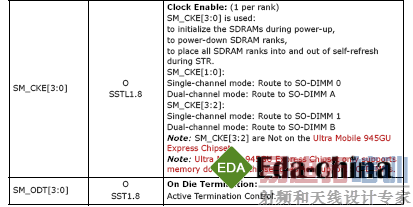

2)     DDR_Control  (BUS):

a)  M_cke0,M_cke1,

b)  M_cs#0,M_cs#1,

c)  M_odt0,M_odt1

3)     DDR_DATA (8 X BUS):

①    DDR_D0

a)  M_A_DQ0…M_A_DQ7

b)  M_A_Dm0

c)  M_A_DQs0, M_A_DQs#0

②    DDR_D1

--------

⑧ DDR_D7

a)  M_A_DQ56…M_A_DQ63

b)  M_A_Dm7

c)  M_A_DQs7, M_A_DQs#7

4)      DDR_CLK  (DVI):

①     DDR_CLK0

a)  M_CLK_Ddr#0

b)  M_CLK_Ddr0

②     DDR_CLK1

a)  M_CLK_Ddr#1

b)  M_CLK_Ddr1

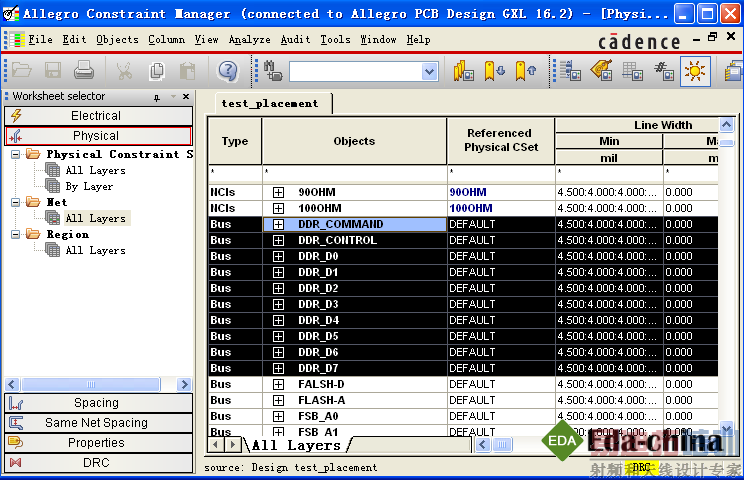

将BUS和差分对分类信息输入Constraint Manager,同时参考叠构结合仿真工具和设计经验将(线宽,间距,拓扑结构等)规则参数输入Constraint Manager

三、       布局

Constraint Manager驱动布局。

主要元件定位:

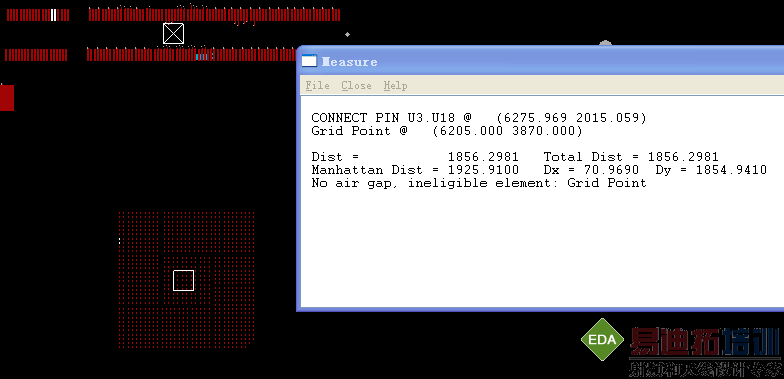

考虑：1. 从机构角度讲，一般DDR连接器的位置是机构外型决定，CPU的位置是由NET关系和DDR信号的要求物理参数决定，用测量工具测量大致定位，

2.考虑到一些长度控制约束和时序匹配问题，建议将元件中心距控制在最短限长线的2/3左右，可以结合ConstraintManager和DRC功能来近一步确认。

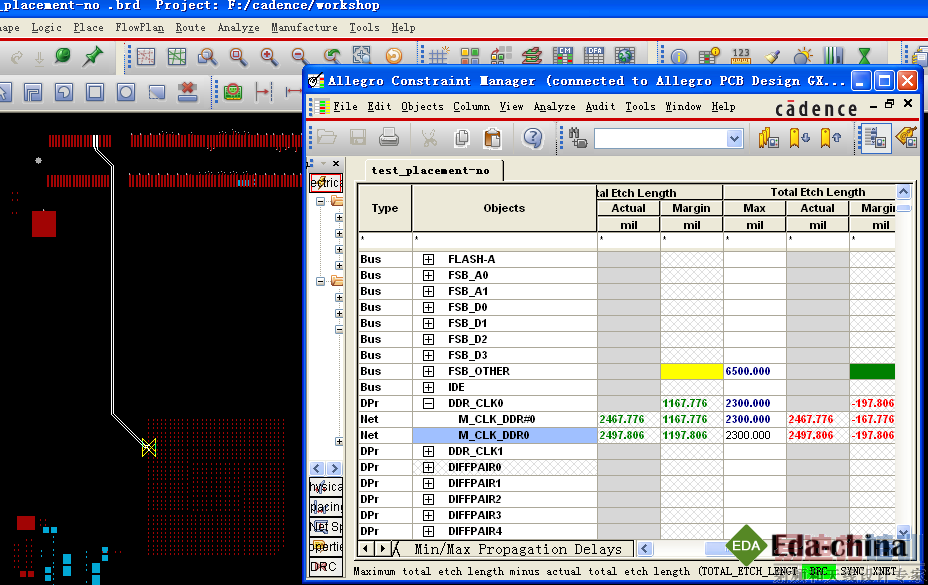

3.连接长度限制线，当走线不在Constraint允许范围内，软件会显示DRC，ConstraintManager也会显示其超出值，为布局调整提供依据。

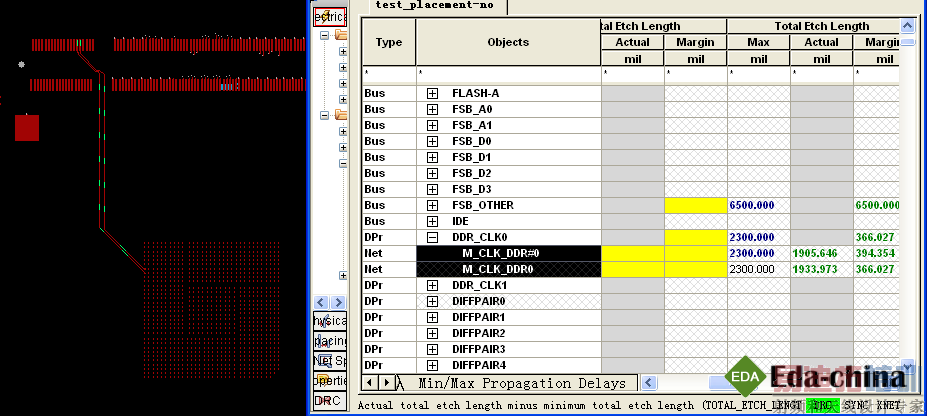

当走线在Constraint允许范围内，Constraint Manager也会显示需要后续饶线长度，为饶线空间提供参考依据。

周边电路布局:

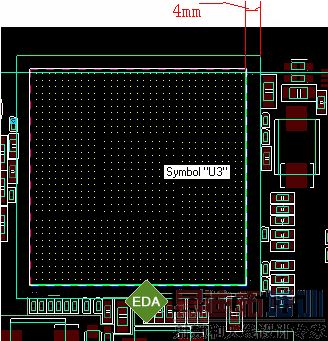

BGA区域3mm内不能放器件，一般为4mm,便于BGA的贴装，

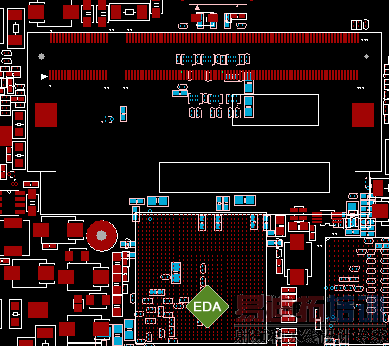

DDR部分布局

考虑：DXF、DFM、电气特性和电源分配，做出以下布局：
