DDR2的设计经验经典流程-2

录入:edatop.com    点击:

四、布线

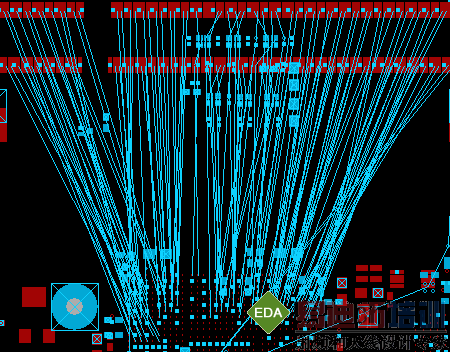

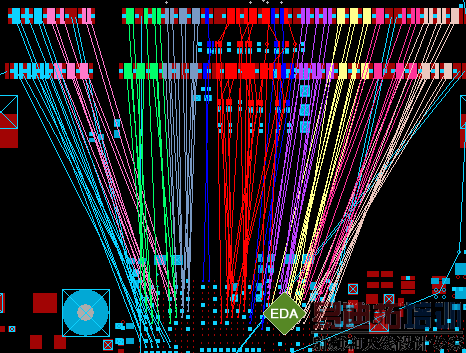

整体网络分布:

无法区分<1>Data线(0-63) Address线(0-13) Command线,Control线,CLK线 (0-3)等信号线

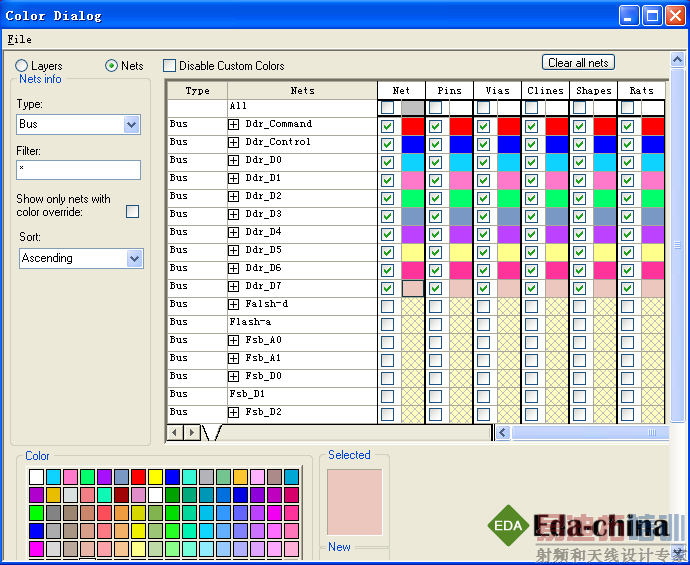

网络信息区分整理:


通过“colordialog” 不同组的BUS赋予不同的颜色,从而更加直接不同BUS的分布状况。

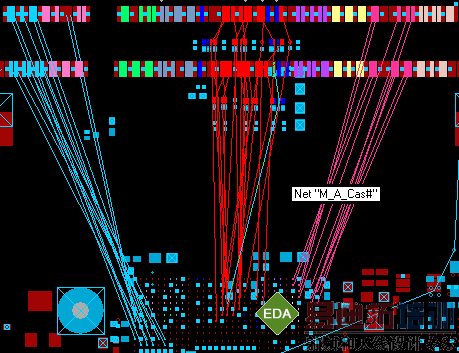

区分显示:

用NET显示工具将不同BUS和NET区分开,清晰显示便于走线规划,

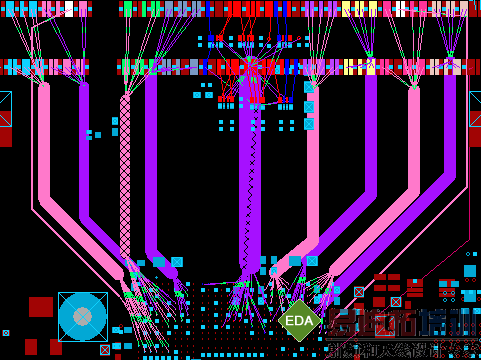

BUS拓扑设计:

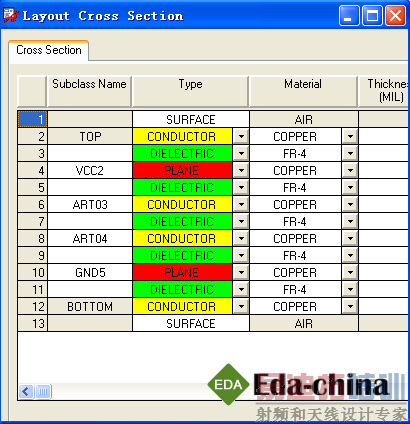

考虑:网络的密度和产品整体成本和电气特性以及EMI和EMC问题,结合PCB建议叠构对整个产品做出如下分配。

通过GRE planer, 灵活规划不同BUS的叠层和BUS之间的相对位置,近一步衡量EMI 和EMC问题. 综合各种问题,对DDR的各组BUS做出如下图规划。DDR的所有信号网络都做微带线处理,分布于3  和4层。如下图;


布线及线处理:

考虑问题如下:

1)     Ddr_clk和DQS差分处理,

a)      线宽

b)     间距(差分对内间距, 对与对之间间距, 差分对与其他线的间距)

c)      等长(差分对内等长, 对与对之间等长)

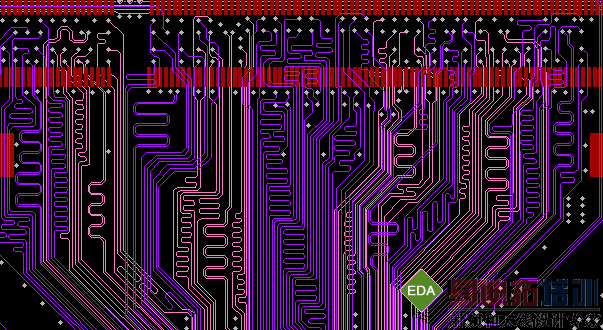

2)     Data BUS线处理

a)      线宽

b)     间距(BUS内间距, BUS之间间距, BUS与其他线的间距)

c)      等长(BUS内等长, BUS之间等长)

3)     Command和 control BUS线处理

a)      线宽

b)     间距(BUS内间距, BUS之间间距, BUS与其他线的间距)

c)      等长(BUS内等长, BUS之间等长)

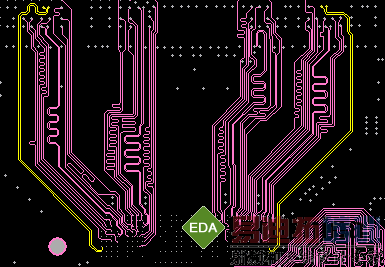

1. Ddr_clk差分线处理

对Ddr_clk0( M_Clk_Ddr#0, M_Clk_Ddr0)和Ddr_clk1( M_Clk_Ddr#1, M_Clk_Ddr1)做差分等长处理。同时与其他信号之间距离大于3倍的差分对间距,建议5倍以上,Ddr_clk差分对内等长,两对差分线,允许误差有时序决定,建议误差在15mil以内。

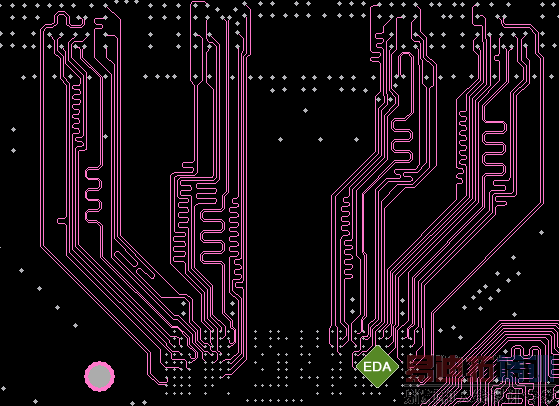

2. DQS差分线处理

DQS 到其他信号间距最小是DQS差分对间距的3倍以上,建议5倍以上。


等长处理

建议:

1)     Ddr_clk  误差控制在10mil以内

2)     Ddr_Data  Ddr_Command Ddr_Address  Ddr_Control误差控制在15mil以内

3)     Ddr_Data  Ddr_Command Ddr_Address  Ddr_Control  Ddr_clk之间的长度误差控制在30mil 以内.、

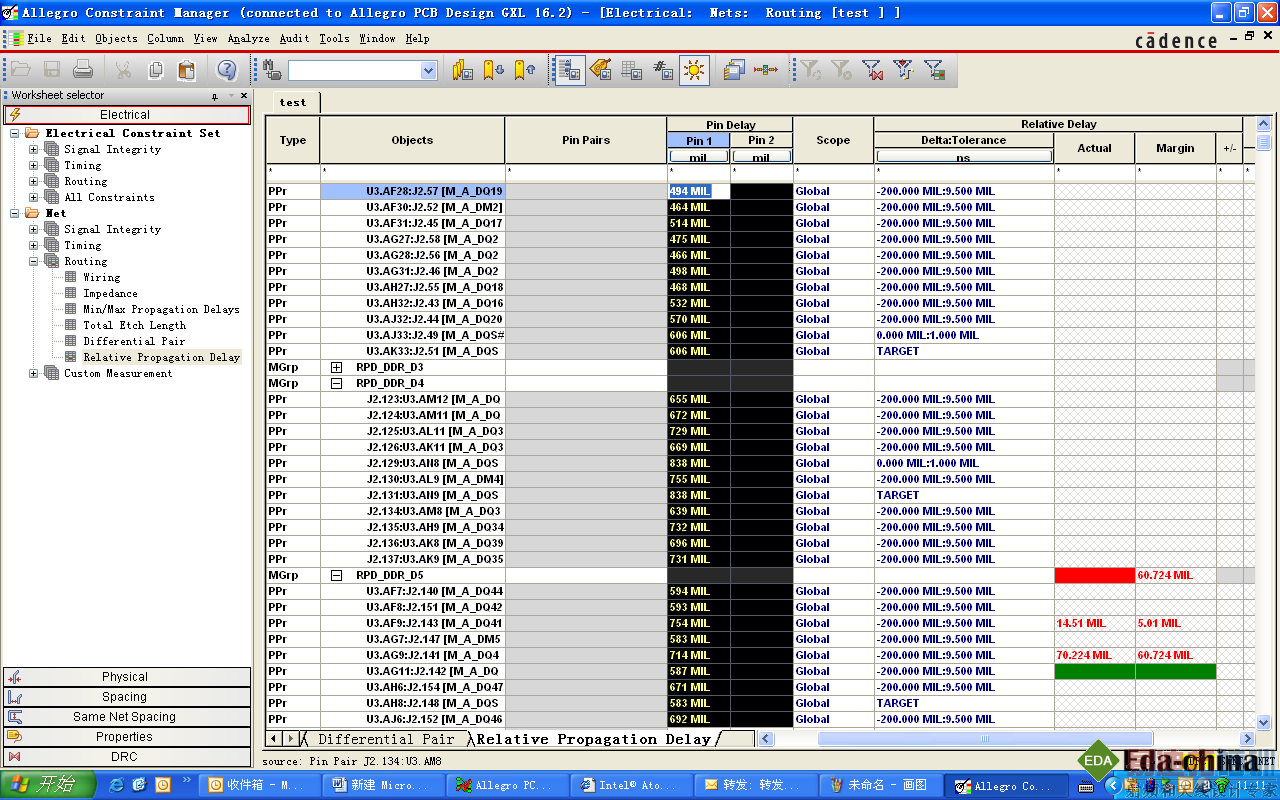

4)     Pin Delay


注意: 一定要将芯片封装内部的绕线长度计算在内, 绕线长度参数可以从芯片封装厂商获取,输入ConstraintManager中,来驱动布线处理.
