DDR2的设计经验经典流程-3

录入:edatop.com    点击:

五、电源处理

VREF处理:

VREF主要用作输入缓冲电平判断,电流较小,一般不大于3mA,,推荐线宽为15~25mil;

VREF到其他信号线的间距不应小于20mil。

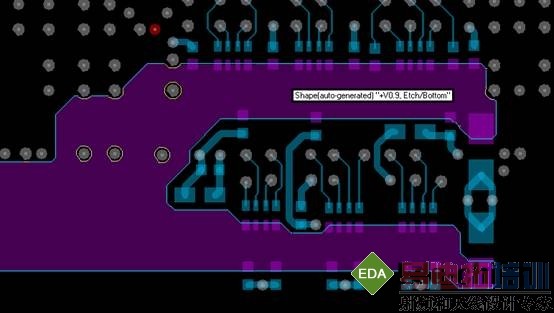

VTT处理:

一般在DDR2系统中VTT仅用于地址、命令和控制信号的端接。标准DDR2电源为1.8v,VTT电源为0.9V,VTT所使用的铜皮宽度应该足够大(推荐150mil以上)。

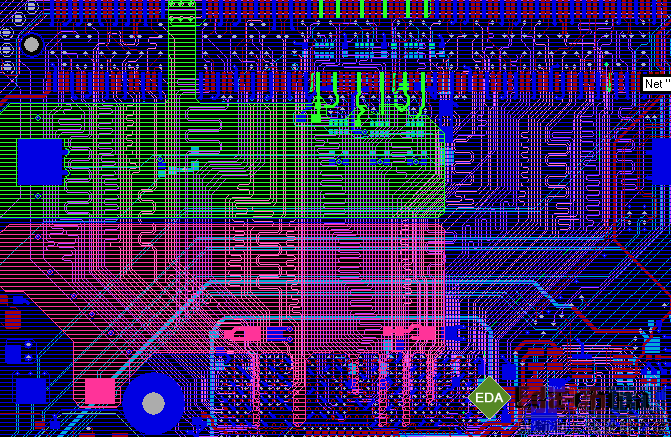

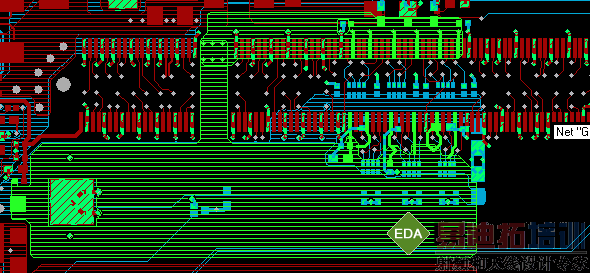

1.8v 处理:

六、EMC处理

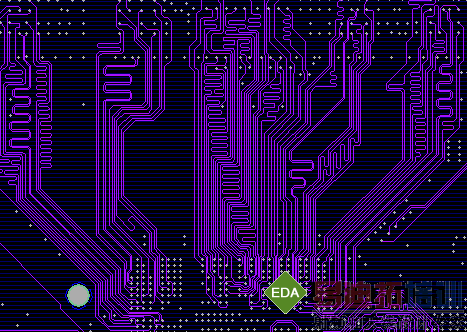

1)     完整的参考平面

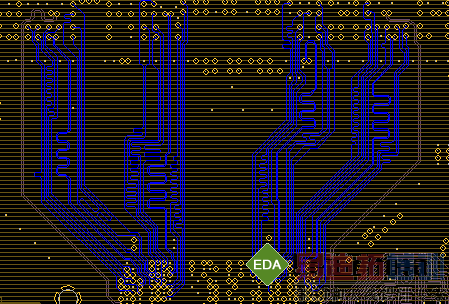

2)     带状线处理

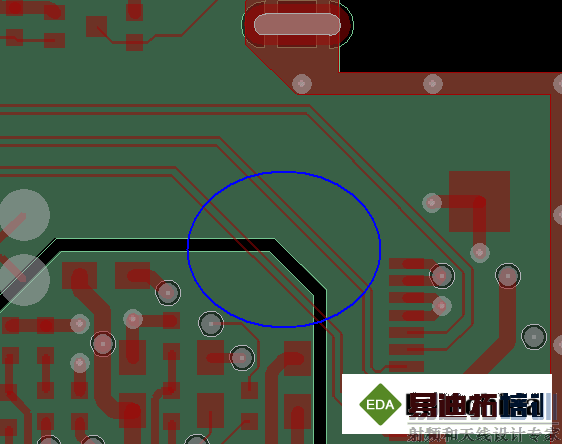

建议重要信号杜绝有下图走线处理,

整体效果:
