PCB设计指引

录入:edatop.com    点击:
1. 目的和作用
1.1 规范设计作业,提高生产效率和改善产品的质量。

2. 适用范围
1.1 XXX公司开发部的VCD、超级VCD、DVD、音响等产品。

3. 责任
3.1 XXX开发部的所有电子工程师、技术员及电脑绘图员等。
4. 资历和培训
4.1 有电子技术基础;
4.2 有电脑基本操作常识;
4.3 熟悉利用电脑PCB绘图软件.
5. 工作指导(所有长度单位为MM)
5.1 铜箔最小线宽:单面板0.3MM,双面板0.2MM,边缘铜箔最小要1.0MM
5.2 铜箔最小间隙:单面板:0.3MM,双面板:0.2MM.
5.3 铜箔与板边最小距离为0.5MM,元件与板边最小距离为5.0MM,焊盘与板边最小距离为4.0MM。

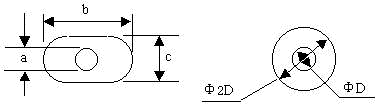

5.4 一般通孔安装元件的焊盘的大小(直径)为孔径的两倍,双面板最小为1.5MM,单面板最小为2.0MM,建议(2.5MM)。如果不能用圆形焊盘,可用腰圆形焊盘,大小如下图所示(如有标准元件库,则以标准元件库为准):



焊盘长边、短边与孔的关系为:


a

B

c

0.6

2.8

1.27

0.7

2.8

1.52

0.8

2.8

1.65

0.9

2.8

1.74

1.0

2.8

1.84

1.1

2.8

1.94

5.5 电解电容不可触及发热元件,如大功率电阻,热敏电阻,变压器,散 热器等.电解电容与散热器的间隔最小为10.0MM,其它元件到散热器的间隔最小为2.0MM.
5.6 大型元器件(如:变压器、直径15.0MM以上的电解电容、大电流的插座等)加大铜箔及上锡面积如下图;阴影部分面积肥最小要与焊盘面积相等。



5.7 螺丝孔半径5.0MM内不能有铜箔(除要求接地外)及元件.(或按结构图要求).
5.8 上锡位不能有丝印油.
5.9 焊盘中心距小于2.5MM的,该相邻的焊盘周边要有丝印油包裹,丝印油宽度为0.2MM(建议0.5MM).
5.10 跳线不要放在IC下面或马达、电位器以及其它大体积金属外壳的元件下.

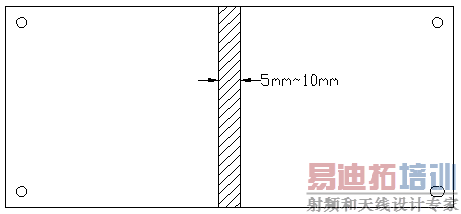

5.11 在大面积PCB设计中(大约超过500CM2以上),为防止过锡炉时PCB板弯曲,应在PCB板中间留一条5至10MM宽的空隙不放元器件(可走线),以用来在过锡炉时加上防止PCB板弯曲的压条,如下图的阴影区:



5.12 每一粒三极管必须在丝印上标出e,c,b脚.
5.13 需要过锡炉后才焊的元件,焊盘要开走锡位,方向与过锡方向相反,宽度视孔的大小为0.5MM到1.0MM。如下图:



5.14 设计双面板时要注意,金属外壳的元件,插件时外壳与印制板接触的,顶层的焊盘不可开,一定要用绿油或丝印油盖住(例如两脚的晶振)。
5.15 为减少焊点短路,所有的双面印制板,过孔都不开绿油窗。
5.16 每一块PCB上都必须用实心箭头标出过锡炉的方向:



5.17 孔洞间距离最小为1.25MM(对双面板无效)。

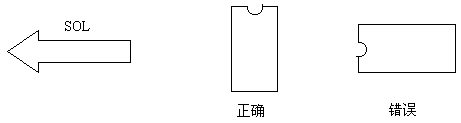

5.18 布局时,DIP封装的IC摆放的方向必须与过锡炉的方向成垂直,不可平行,如下图;如果布局上有困难,可允许水平放置IC(SOP封装的IC摆放方向与DIP相反)。



5.19 布线方向为水平或垂直,由垂直转入水平要走45度进入。
5.20 元件的安放为水平或垂直。
5.21 丝印字符为水平或右转90度摆放。
5.22 若铜箔入圆焊盘的宽度较圆焊盘的直径小时,则需加泪滴。如图:



5.23 物料编码和设计编号要放在板的空位上。
5.24 把没有接线的地方合理地作接地或电源用。
5.25 布线尽可能短,特别注意时钟线、低电平信号线及所有高频回路布线要更短。
5.26 模拟电路及数字电路的地线及供电系统要完全分开。
