分集天线的隔离度和相关系系数换算关系
录入：edatop.com 点击：
请教下各位天线达人，LTE中普遍都是有分集天线了，为了更大的提升性能，都是要求比较高的天线隔离度。
期望值比如是15db，实际中可能稍微差些，毕竟手机空间有限，一般都是一上一下然后垂直摆放。
不过更多使用相关系数这个指标来衡量分集天线的性能，应该是隔离度低会导致高的相关系数从而降低分集天线性能。
但是不是很清楚天线隔离度和相关系数的换算关系，还有相关系数应该是多少比较好，一般可以做到多少。除了天线隔离度的指标之外，相关性是不是还跟其他因素有关系。
天线小白，请各位高手指点一二！
期望值比如是15db，实际中可能稍微差些，毕竟手机空间有限，一般都是一上一下然后垂直摆放。
不过更多使用相关系数这个指标来衡量分集天线的性能，应该是隔离度低会导致高的相关系数从而降低分集天线性能。
但是不是很清楚天线隔离度和相关系数的换算关系，还有相关系数应该是多少比较好，一般可以做到多少。除了天线隔离度的指标之外，相关性是不是还跟其他因素有关系。
天线小白，请各位高手指点一二！
顶一下，没人知道？
帮顶
我其实也不懂，但是从你的描述中，我发现隔离度与相关性就是相反关系啊，隔离度高了，那相关性就降低了。
所以确定隔离度指标，与确定相关性指标，是相同的。所以知道隔离度就可以啦
目前计算相关性系数有两种方法，第1是从s11的角度，第2是从远场的场强计算；

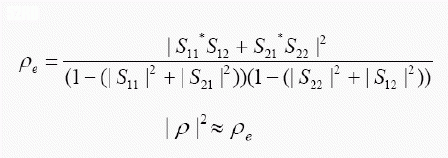

这是从S11的角度计算相关性系数的公式，通常情况下 低频要小于0.5，高频是小于0.4；相关性系数和隔离度有直接的关系如公式所示：
以我的智商是看不懂这个公式了。不过我要的就是这个低频0.5，高频0.4的直观数据。否则提到相关系数0.4我都不知掉好坏。15DB的隔离度应该优于低频的0.5吧？
帮顶，接触的比较少
学习一下
这个话题不错，顶起来，希望更多的人参与进来讨论！
帮顶，接触的比较少
我之前用过这个公式算过，算出来不准
受教了
申明：网友回复良莠不齐，仅供参考。如需系统了解手机天线设计，可以学习业界专家讲授的手机天线设计培训教程。
