天线馈脚为什么等效为电感

等待高手

哪本书上写的？等效的很对啊，我是自己琢磨的出来的，用HFSS仿真一下就知道了。原理就是传输线原理，小于1/4波长的短路传输线等效为并联电感，很短的串联传输线等效于串联电感。更快速的方法也可以用MWO软件仿真。

分布电容 分布电感

不错的解释

那个samsung galaxy nexus的天线在接地脚串联电感，馈脚串联电容。

请问接地脚怎么串电感啊？是不是写错了

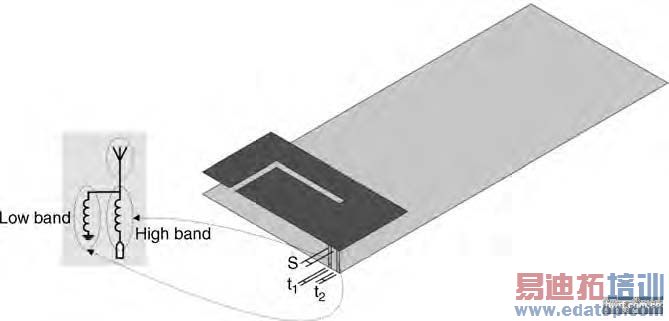

不同的人不同的看法，从PIFA天线等效电路来看，有的说接地馈是为了提高辐射的容性电路，个人看法是感性增加天线阻抗和拓展带宽作用

这样说在调匹配的时候是不是用电感调也可以增加天线带宽？

还是要看着圆图才能说明问题，Q值的大小与电容成反比，要降低Q值则要增加分布电容，PIFA就是这样从IFA衍生出来的；而且如果天线本身就呈感性，你再加电感岂不是电抗更大？

挖坟 ，求解

3楼正解，就是传输线原理
