手机天线layout

天线到射频区问一下徐老师 他会告诉你很详细的做法

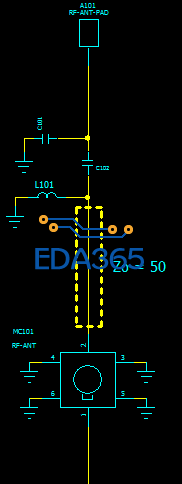

从天线进来就要严格按照射频阻抗、走线要求来吧，我看过好几款手机板的射频部分走线，也就是按照基本的射频要求来的。
你可以找几块手机板观摩观摩

天线走当然是越短越好，在满足阻抗管控的前提下，线宽是越宽越好。为什么说线宽是越宽越好呢？这是和板厂生产工艺有关的，假如一般板厂实际生产出来的线宽的误差是0.5MIL，设计线宽是5MIL刚好是50欧的阻抗和线宽是10MIL刚好是50欧的阻抗，那么生产出来的线宽就是5MIL的正负0.5MIL和10MIL的正负0.5MIL。很明显线宽越大，误差越小。至于叠层，首先要考虑满足板厚和阻抗，因为手机板有好几种阻抗线，而且在不同的层；再考虑成本。如果你是做LAYOUT叠层可以不用去管，交给板厂去处理就好了。以上是我个人的看法，说错的地方请大家批评，指正。

多谢各位， 大家有没相关详细文档

帮顶。每次走射频线的时候，都没什么底。期待牛人回复.....
