跪求CDMA2000-450MHz手机天线设计方案
录入：edatop.com 点击：

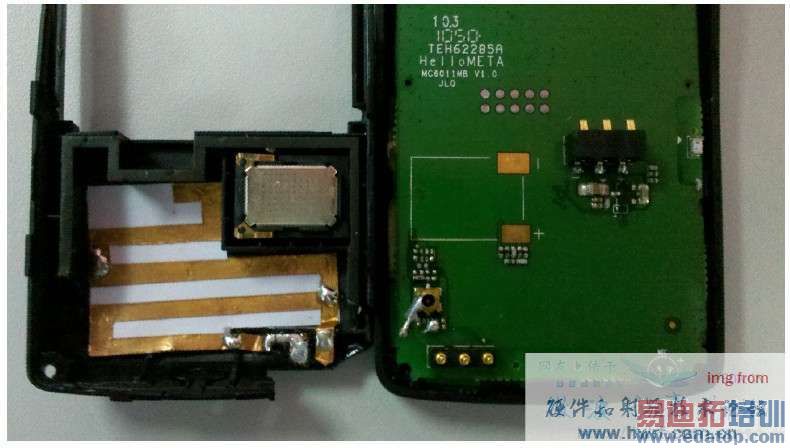

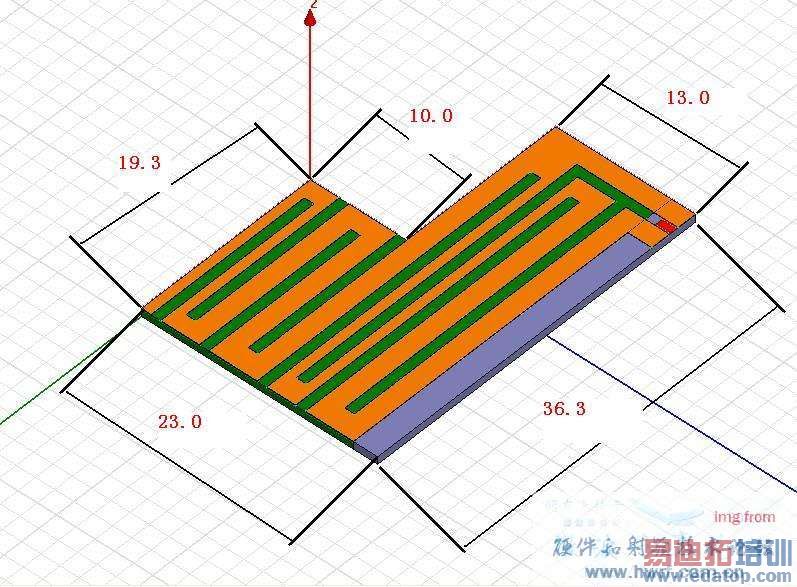

各位大侠，小弟有一款CDMA2000-450MHz手机天线求设计方案，小弟在此谢过，急急急！（调试过皮法和单极都未能达到要求，频率为430470mhz,发射22db,接收-100db）附件有样机环境和空间尺寸，谢谢各位了。
PCB地和天线距离有6.0mm
离地这么近应该用PIFA吧，不知道你说的PIFA没有达到设计要求，是什么呢？带宽？
原来手机天线这么大
带宽达不到要求，发射只有0db,接收只有82db
面积差不多了，主要是需要高度，至少需要8mm以上，效率可以到峰值20%，边缘15%。相对于功率灵敏度自己可以换算。
还是太短，不容易实现
