LDS天线简介

录入：edatop.com 点击：

3D MID目前正如火如荼滴发展着，然而网上相关的资料却并不多，而且很零散。是故特意进行一下总结。不一定非常完整，欢迎大家补充。
o.什么是3D MID
3D-MID是英文“Three –dimensional Molded Interconnect Device的简称，中文直译就是三维模塑互连器件或电子组件。
3D-MID技术是指在注塑成型的塑料壳体的表面上，制作有电气功能的三维立体电路。主要包括2 Shot MID(双模注塑成型)以及Laser Direct Structure MID(简称LDS MID,激光镭射成型)两种方式。目前主要以LDS应用为主。
o.3D MID的主要优势
1. 三维电路载体，线路高度集成，减少零件数量并削减成本。例如手机的GPS天线、主天线、Wifi天线可同时集成。
2.导电图形加工步骤少，制造流程短
3.天线更轻更小，节约设计空间
4.设计&开发时间短，同时可满足开发设计中的多次验证修改要求
5.微小化程度佳，最小线路可达0.1mm,最小间隔达0.15mm
o.LDS 主要应用
3D-MID技术在美日欧等发达国家、地区已被较广泛的应用于通讯、汽车电子、计算机、机电设备、医疗器械等行业领域。
LDS目前最主要的应用是无限通讯产品，主要为智能手机天线及无限支付这一部分。目前几乎所有已知的做智能手机的公司几乎都有相关机型使用3D MID天线。如Nokia、Apple、Moto、SEMC、Samsung、Blackberry、华为、中兴等。而目前国内做手机天线的前几大供应商如Laird、Molex、Amphenol、Tyco、Foxconn、WNC等均大量交货。其中Molex 2010年出货量更是高达100KK.在未来的3年内，可以预见随着更多的厂商加入，以及成本的降低，LDS将迎来更加真正的井喷期。
LDS 应用举例：

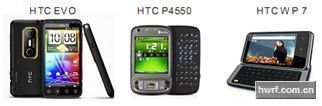

应用LDS天线的知名品牌案例：

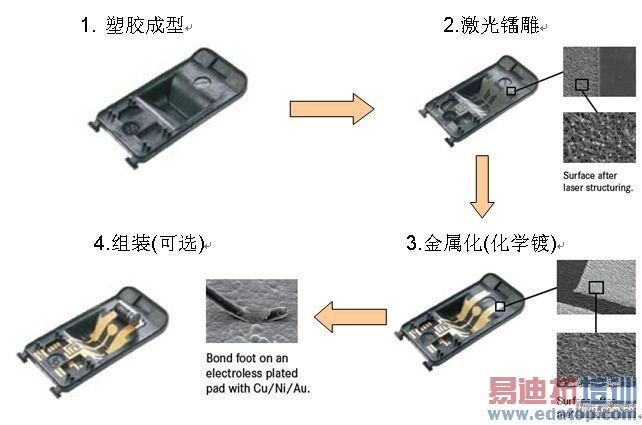

o. LDS的标准制程

o.LDS 技术链目前已知的供应商
X.Laser Machine 激光镭雕机
1. LPKF -德国
优点：拥有相关专利，经验比较丰富
缺点：产能紧张，供货不及时，价格昂贵
2. 旭高电子-国产
优点：产能充足，价格实惠
缺点：量产经验不是很丰富
X.LDS Plastic 塑胶
1.Ticona
2.DSM
3.Mitsubishi
4.SABIC
5.BASF
6.Lanxess
7.Evonik
8.RTP
X.Metallization Chemistry–化学镀化学药水
1. Cookson Enthone Chemistry确信乐思化学贸易有限公司
优点：技术领先，品质优良，服务优良
缺点：进入大陆地区较晚
2. MacDermid 麦德美
优点：经验丰富，研发能力强大
缺点：据说服务不是太好
3. Dow 陶氏化学(优缺点略)
4. Atotech 安美特(优缺点略)
5. Okuno 日本奥野(优缺点略)
o. ManufacturerLDS一站式服务生产厂家
1.Molex
2.WNC
3.Tyco
4.旭高电子
5.Foxconn
6.3D Circuit
7.Others
o.LDS 未来的发展展望
目前限制LDS发展的瓶颈在于高昂的镭射机台的固定投资，以及高昂的产品价格，然而随着镭射机台的国产化(旭高电子)、塑胶原料的国产化以及越来越多的厂商加入，越来越多的产品将应用到此先进技术，未来LDS MID的技术将进一步发展，成本门槛将逐渐消失，LDS将迎来井喷式发展的黄金时期。旭高电子将伴随您一起，抓住LDS的黄金发展机遇，一同发展，共同成长。
最后是个小广告，别介意哈。
旭高电子专注于3D MID技术的发展，具有丰富的3D MID研发经验，可为客户提供专业的3D MID一站式解决方案。
合作范围：
1.与国际大厂同等的品质保证，以及非常具有竞争力的价格承接各种小批量OEM订单
2.供应全面国产化的LDS镭雕机台，全面降低贵公司的LDS镭雕设备投资
3.供应HTC、苹果等品牌的全系列原装LDS天线
欢迎大家来电洽谈。联系人：刘生。手机：18665926637

旭高电子是什么公司，能做LDS激光设备？市场上好像没有见过其设备

我方有自主研发的三维LDS设备，有意者可以与我联系：徐生：138 贰伍73 伍253

我司从三年前开始自主研发LDS设备，技术人员都有在国内从事激光行业10年以上经验，设备的主要配件定制于德国和国内知名厂家。目前已能过小批量试产验证。通过多年操作LPKF设备的工程师操作后给出评价：我们的设备易操作、安全性高、软件兼容好、弧面处理实现真正三维。我们的价格与国外供应商比有非常大的优惠。有意向的朋友可以随时与我联系：
徐勤华 Qingwa Xu
市场部销售经理
深圳市拓博瑞激光科技有限公司
深圳市南山区西丽沁园路综合楼305
Mobile:13825735253
E-Mail:qingwaxu@vip.163.com
MSN:kingwaxu@msn.com
QQ:17857937

公司簡介
昆山三帝立體電路科技有限公司於2008年3月成立，隸屬榮華、欣興兩大上市集團與台灣立體電路合資成立。三帝立體電路擁有專業生產3D MID制程的領先科技技朮，提供客戶從設計到製造全方位服務。經過不斷攢研、持續進取、一再突破，現已被同業公認為是MID產業最具專業技術的領先者。
立體電路原理:立體電路最主要的概念就是在產品的射出成型外殼機構上，利用雷射及電鍍產生同 PCB 般的金屬佈線，形成 3D 立體電路板。
立體電路特性：充份利用到產品表面的所有空間並具有穿透性，更節省空間，製程更單純，產品更微型化。取代傳統的印刷電路板，有效減少重量和裝配空間。
所谓的LDS就是激光直接成型技术（Laser-Direct-structuring）,利用计算机按照导电图形的轨迹控制激光的运动，将激光投照到模塑成型的三维塑料器件上，在几秒钟的时间内，活化出电路图案。简单的说（对于手机天线设计与生产），在成型的塑料支架上，利用激光镭射技术直接在支架上化镀形成金属天线pattern。
联系人：蔡伟伟
部门：业务部
T：+86-512-57292495 ext：180
M：18068088761
E：Brick_cai@3d-circuit.com
网址：http://www.3d-circuit.com
地址：江苏省昆山市经济技术开发区张浦镇七桥村（苏虹机场路北侧）
欢迎来电咨询及洽谈！

DS材料前景展望：
（1）产品设计行业
在塑胶上沉积金属线条，可以节省接插件、五金件，从而开展创新的产品设计，如微型耳机：
（2）手机行业
如手机中的天线，按键线路和照明灯饰。
（3）医疗行业
检测龋齿病变（牙釉质脱钙或以某种方式受损的区域）的手持式激光笔和助听器，外观小巧轻便。
与传统的制造方法相比，LDS 技术将产品的总成本大幅缩减了78％。
（4）航空航天行业
制造免维护机电塑且对重量有苛刻要求一体化产品：飞机塑胶件，卫星部件、太空仓等。
（5）汽车零部件行业
汽车专用的精密传感器和方向盘
（6）精密传感器企业
（7）印制电路板行业厂
购买激光机承接加工，实现产品多样化。
（8）照明灯具企业
采用导热型激光塑胶，设计一体化的产品；制作多面体的塑胶内胎，来生产3D 灯具。
（9）电子通讯企业
把立体电路工艺融合到产品设计中去，生产出创新的产品。例如天线可以采用立体电路工艺制造标准
件，所有产品都用相同标准部件。
（10）电子元器件企业
接插件等行业可以采用立体电路技术设计创新的接插件，充分利用塑胶异型成型，可以嵌套、超声波
焊接、内埋五金注塑等特征。
（11）大型装备制造企业
大型机电产品中线缆很多且行程长，为了提高可靠性，节省空间，可以在塑胶件上直接布线。
（12）电池制造商
聚合物锂电池中电池塑胶框架，可以节省电池保护线路板，元件直接焊接在框架中，并节省五金片。
（13）玩具制造商
机械人，变形金刚等上面焊接LED 灯，可以节省导线和减低成本。
（14）机器人产业
关节、手臂中焊接元器件等。
（15）射频识别企业
（16）轨道交通工程

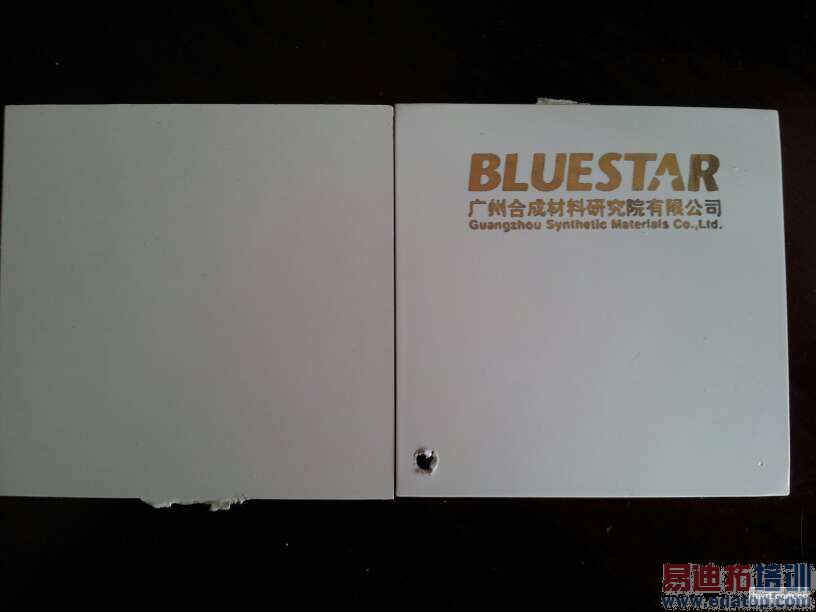

我院长期从事改性塑料材料研究和生产，主要产品包括改性PC、PC/ABS、PA6、PA66、PBT、PP等工程塑料，近年来随着市场发展研制出了LDS材料PC/ABS合金,这种激光LDS塑料是一种用于手机外壳、天线支架的超韧塑料。不易断裂、抗撕裂性能好、刚性强。用国产LDS激光机镭射后，在化学铜药水中浸泡5分钟就开始泛红，10分钟就完成了预镀且之后厚铜工艺无溢镀现象。
经过实验对比和客户实地反应，我院的LDS材料（白色和黑色）性能已经达到甚至超过沙伯基础同类型材料。公司产品被一批知名的通讯终端客户采用。公司与国内一批知名的电磁场微波专家、材料专家建立了项目合作关系，拥有雄厚的技术力量，注重研究与市场的结合。依靠科研院所，企业背景，我们将为您提供长期优质不间断的服务。
