调试机器中遇到的问题，手机天线讨论和研究，求指点

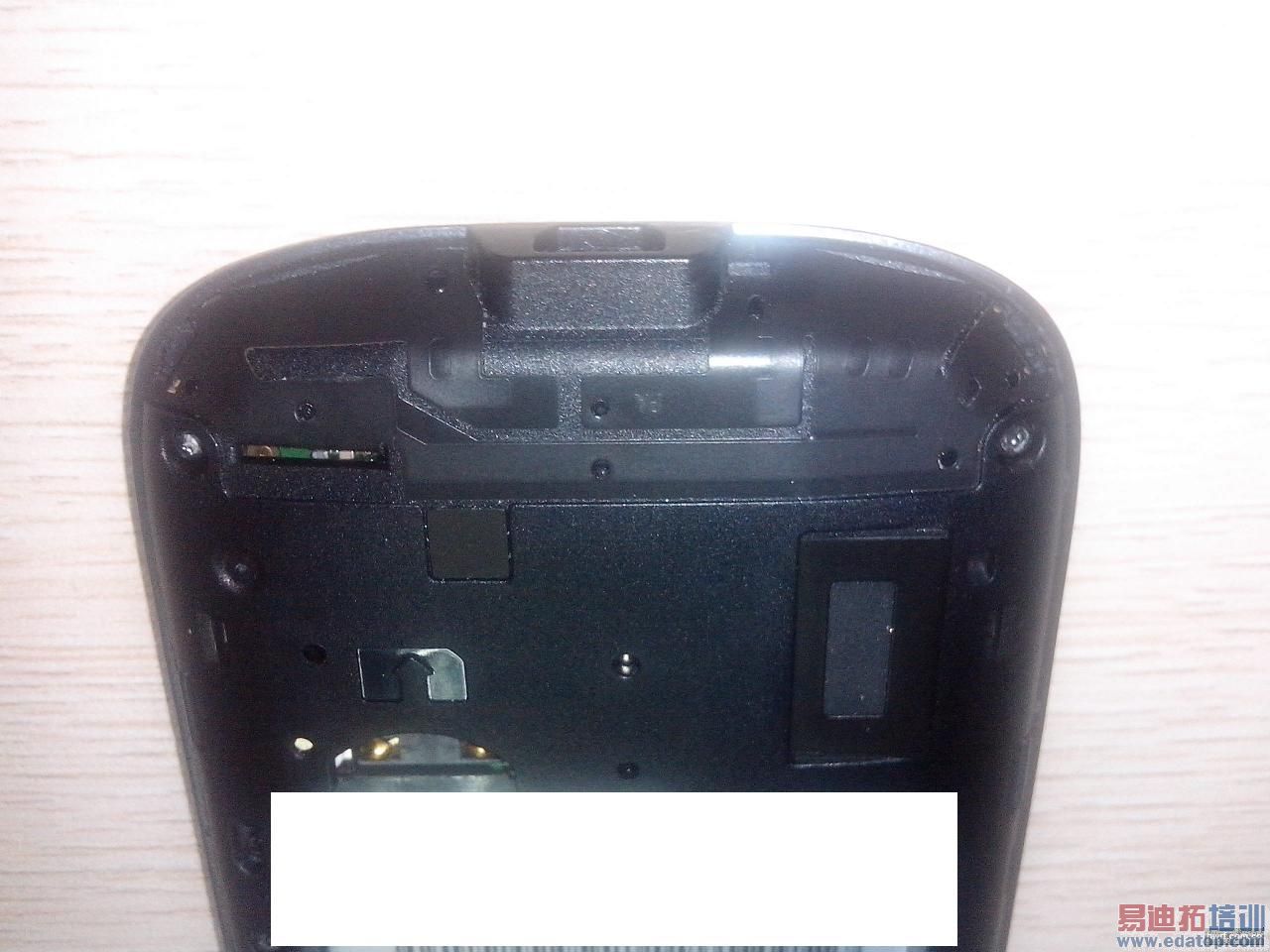

最近调试不少国产智能机，有款机器，天线区域和国内牛叉手机公司某款机器极相似，可是我在实践中，发现数据完全不理想，先把这牛叉公司天线秀秀，大家讨论指点下。
此天线性能应该不错，起码GSM900,DCS，WCDMA应该非常好，我没有机器实测，大家共同学习下哦……我们现在调试天线，一般涉及到WCDMA或者TD，不约而同的都是开始寄生，可是寄生情况下，大多数GSM带宽会不够理想。
此天线应该和
晒三星机器天线的那个帖子。此帖子讨论的天线类似吧。
匹配网络的大小我不了解。
我菜鸟一名，这样把别人机器图片供出来讨论不会涉及到侵权等法律责任吧。我特意抹掉了机器标志。

怎么没人回复的。我尝试学习三星那款天线，短路脚串电感，馈点先并电容，再串电感。
我调试的机器馈点处是个π型电路，只有一个串位，所以少串了个电容。
但是整出来的回拨损耗图不理想，测试2D有源，也不咋滴。
不过有点，就是短路脚串小电感，低频带宽会变宽，可是调试国产机器大多数短路脚是没有串位的……

华为的某款机器吧，而且天线很熟悉。
短路脚串L，这个需要在前期评估的时候预留的，这样是会拓宽低频带宽的。增加寄生很明显是会使低频带宽变窄的。

普通的ifa天线，高频这样会有两个谐振吗？
高低频末端放在USB上方耦合，这样性能会好吗？
楼主把S11发来看看啊

呵呵，师兄应该高手一名哦。
我现在调试一款机器，说白了就是有点学人家的，只是主板屏蔽罩放的地方不同，屏蔽罩被移到上面去，电池下移了。其他USB，净空区域都差不多。
我走线时也就模仿此天线形式（走线避开电池），然后调试匹配，效果不明显哦。
这种情况我分析，要么我匹配弄到不到位，要么主板不同对天线影响大。
我尝试不用匹配，尝试其他走线形式，可是效果都不好。
师兄居然知道是huawei，天线还很熟，透露点不用寄生，高频怎么弄的那么宽的，应该有WCDMA，能否讲解下此机器的匹配网络……小弟不胜感激涕零啊。

这款机器我没测过，但是我客户说性能非常不错，然后他们学习借鉴了下，我现在调试的不是图片中的机器。是客户借鉴之后的机器，但是天线不好调啊。

有一点楼主要明白，不用做寄生高频也能做了双谐振。
因为高频是靠耦合的，所以有很多方法。
或者通过调匹配也能做出双谐振。
寄生多低频肯定是有影响的，所以尽量不要做寄生。

能否讲讲不用寄生，做出双谐振的一些方法，例如用通过匹配调试，在手机上一般怎么匹配大概采用怎么的串并方式。

图片中的天线，除了左边部分会在高频产生谐振，右边部分产生低频谐振的同时在高频也会有一个谐振，调节好高频的这两个谐振就可以解决其带宽不够的问题。

能否讲的具体点，分析下。右边低频部分为何在高频还会有个谐振，我现在是只懂其行，不懂其精髓，还有匹配电路大概是个什么样的，初步讲解下吧。

兄弟，问问周围的同事或者自己的上司，他们会给你更直观和清楚的讲解。
