移动通信天线能 做成这个样子么?

录入:edatop.com    点击:

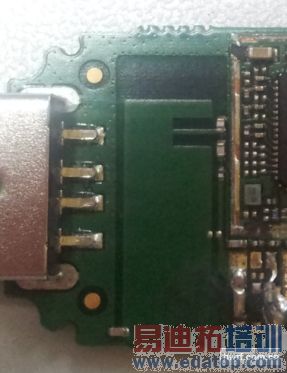

移动天线可以做成这个样子的印制天线么?是什么原理呢?天线性能怎么样?
这是拆的真机,GSM+ WCDMA 的天线就是这个样子的。
求高手解答。
\

平面状的单极天线,下面那有个接地点,接上就是PIFA,只是天线下方没有地

它的PCB投影区另外一面也有一部分,和图片中的部分是什么关系呢?
另外,这种天线没有高度,带宽能满足要求么?

我想看大图

这个是华为的E353,华为有申请这天线的专利。这个不是PIFA天线,是一个比较典型的Slot天线,PCB另一面的铜箔层是用来改变场型的。

有什么好处这样做?

天线背面的那部分铺铜主要是通过电磁耦合来提高低频带宽,与主天线应该是不导通的吧。

背面铺铜是一块独立金属,没有这块铜层,无源效率将下降10-20%。

特意去查了一下E353没有GSM的制式,只有WCDMA的

频率就只有WCDMA2100MHZ,没有兼容GSM的。

有GSM频段,GSM900和DCS。
