要达到vodafone v2.4头加手要求,天线调试有什么办

录入:edatop.com    点击:

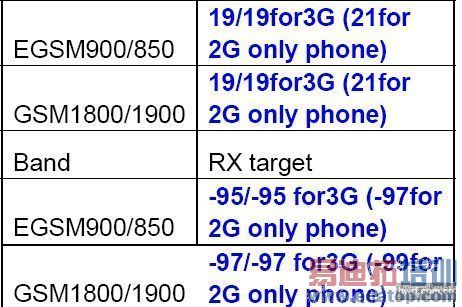

现在有客户要求天线要达到VDF v2.4的要求,头加手,指标如下:
\
例如机型为直板机,100*45,天线为下单极。
有做过的高手能谈谈经验吗。
学习下。

单极啊?我觉得选择应该是错误的,因为单极的受影响是最大的。
楼主可以用IFA调试,这样效果会比单极好些,另外在走线的时候,尽量远离贴近脸部的这个面。

就是说尽量用手机底部面积吧?
only this?

要求不是很高,IFA应该能满足。
另外问一下楼主:VF哪里的项目?怎么没有W的要求,VF一般都是欧标。

这种SPC也叫不高!坑爹啊!楼主还是让上帝保佑你把!

很低啊,我们的BHHR TRP都是20+

BHHR20+的话,FS估计差不多到32,极限值了。

VF2.4要求一般啦
monopole应该是不行的,必须IFA。
不过长100的主板确实是短了点。

关注 学习下啊

有一些经验分享下,对不对,大家多批评。
1.尽量采用环形天线,相对于其他形式的天线BH,BHH会掉的少一点。
2.馈电的位置的选择,因为手的模型的问题,馈点(一般IFA天线的馈电会在左或者右,loop在中间)会处在近手区和远手区,不同位置BH,BHH衰减不一样。
3.天线尽量走立面,特别是天线的末端。立面的话BH,BHH掉的较少,而且可以牺牲一些净空用来铺地,减少头的影响。
4.手机的长度,现在都流行4.0的屏,长度大多在122mm左右,相对好一些,LZ这个100mm让人很蛋疼。

申明:网友回复良莠不齐,仅供参考。如需系统了解手机天线设计,可以学习业界专家讲授的手机天线设计培训教程
