手机天线接地板上的问题

录入:edatop.com    点击:
求各位大虾给出您宝贵的意见

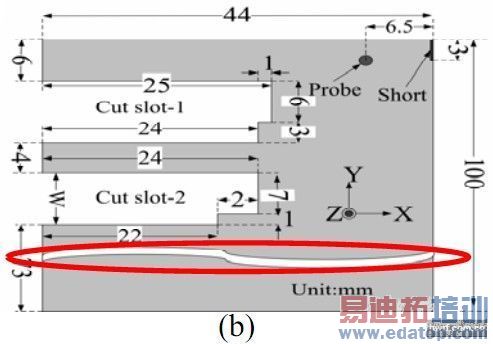

最近看到一片四频手机PIFA天线的文献时,看到其接地板上除了两个开槽处外下面还有一个长长的缝隙,如图椭圆圈内的细缝,不明白这是干什么用的,想知道各位大侠的想法和指点
\

汗,这是指长度省略,意思是其余部分都是普通的PCB。作者只把关键的,特定的部分截取出来展示给读者就行了,没必要把整个PCB都画上去。论文的版面是有限的,这个也是工程制图里常用的方法。
PS:你说的这篇文章我一找就找到了。

1100mm2的天线面积,还要PCB的地专门为天线开槽,这作者真有想法

小弟第一次遇到 没看明白 原来这么回事。
对了 大侠 在仿真的时候 他的FR-4为0.4,那么辐射片copper厚度大约应该是多少,薄厚影响什么啊
小弟刚涉及这些 还是不太明白 希望多指教啊

个人觉得,那种只会在天线+PCB的简单模型上倒来倒去,天线占掉大半个PCB空间,声称自己又发明了什么覆盖N频的新型天线的论文,看过就算了,不必过于深究。

学习一下!

路过学习

路过,完全不知所云。

路过学习!
