仿真一个2 45G的笔记本wifi天线，看看行不？
录入：edatop.com 点击：
本人今年刚毕业，现在在一家公司实习，做天线。非微波专业大本，好多东西不懂啊，听说EDATOP不错，求各位大大啦。
师傅叫我仿真一个笔记本wifi天线，2.45G的，过两天要出实物并测试通过。现在我仿了一个，各位看看行不？

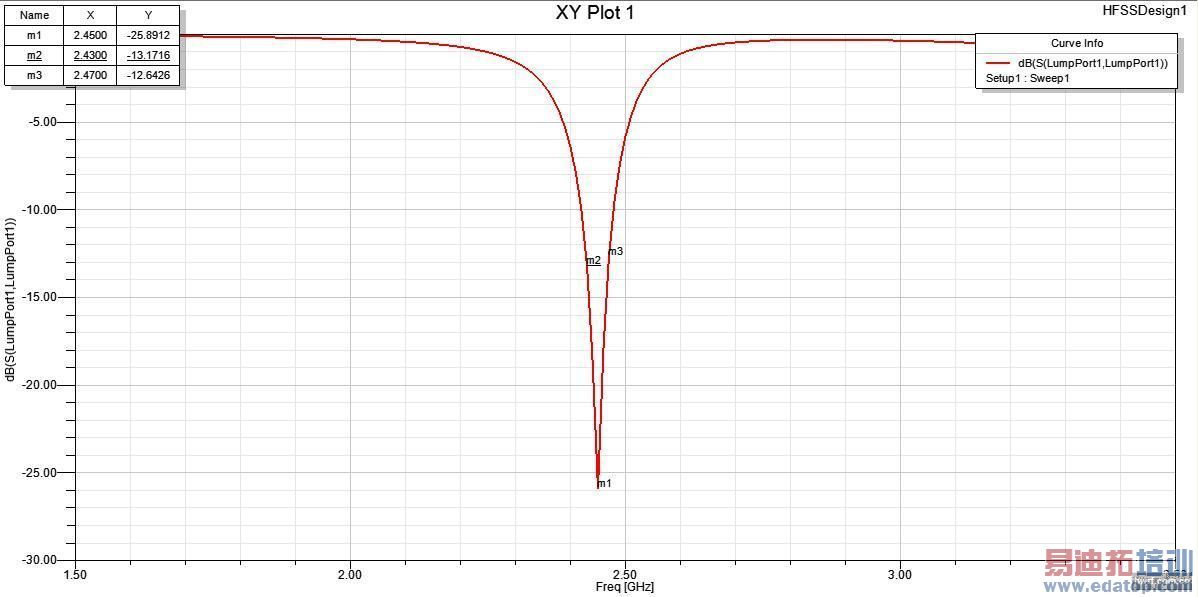

第一个图片是回损，怎么看啊，听说是一般-10db，而且越低越好是吧？

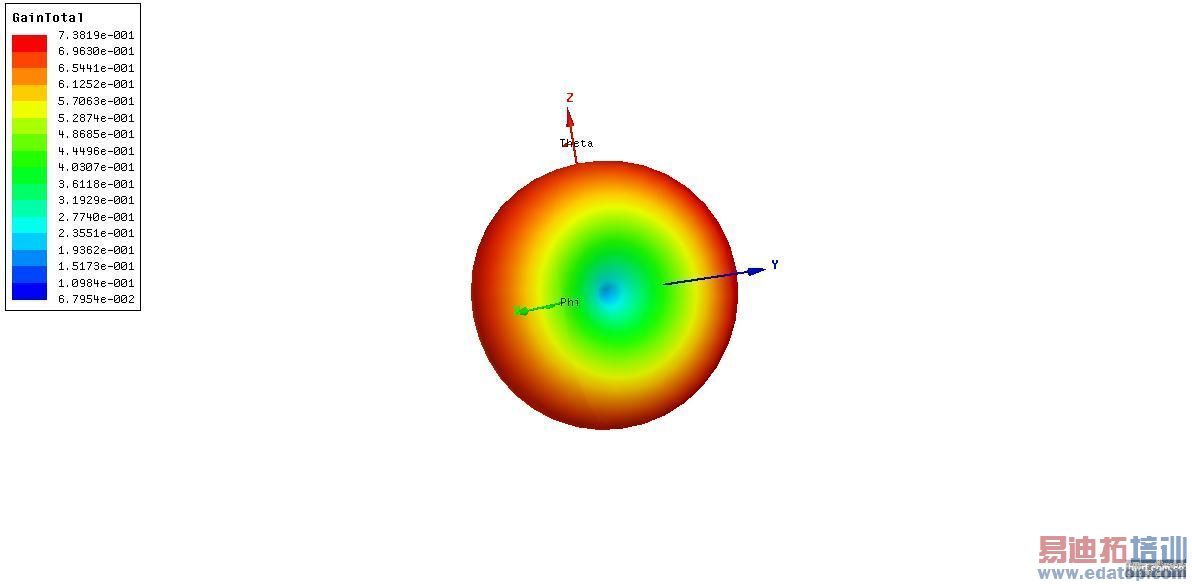

第二个图片是增益，怎么看啊，数值大概是2dbi吧，是2e+0000dbi还是2e+0001dbi还是2e-00001dbi呢，我这个图行不行，如何改进？就是说我如何才能增大或者减少增益呢？

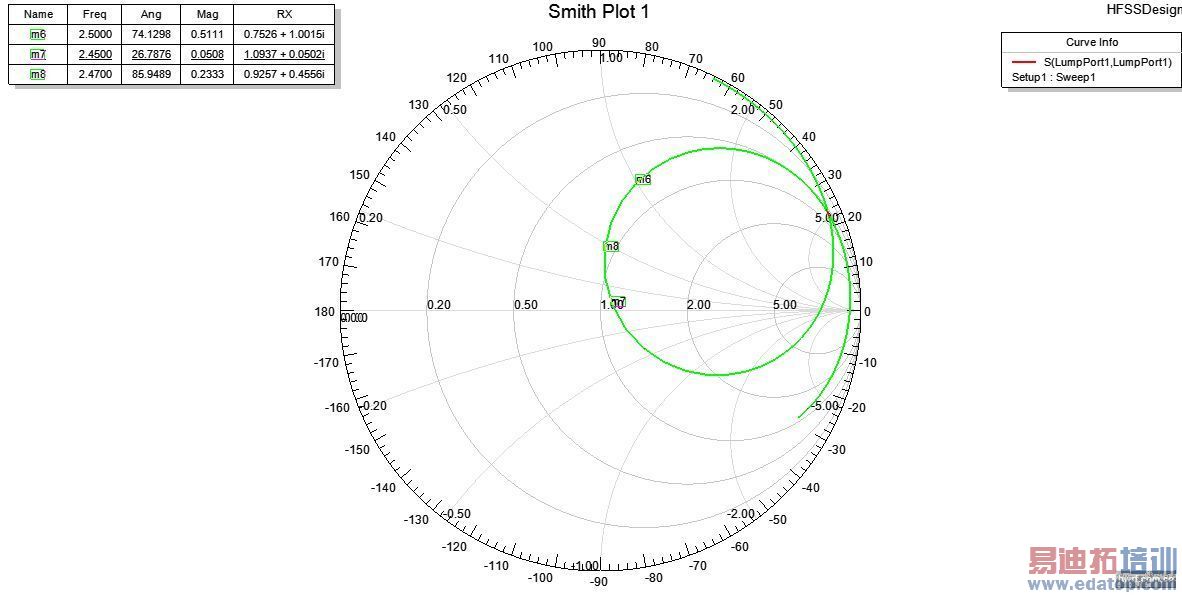

第三个图片是斯密斯图，这个怎么看呢，我昨天查了，说是上感下容，左串右并，我的点刚好在中间，行不行？还是说要在那个右边的圆心呢？

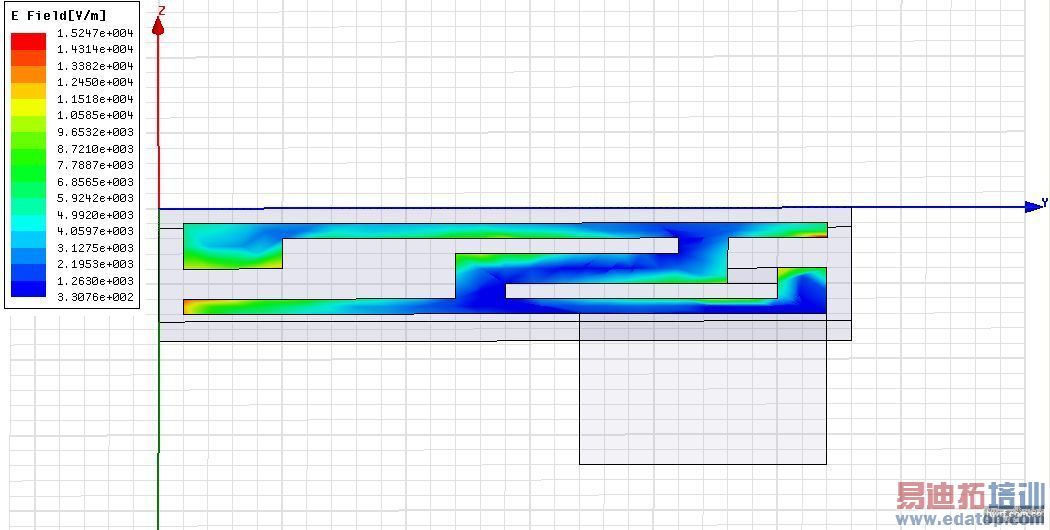

第四个是电场分布，怎么看？呵呵，我只是想大家都说说自己的见解，像我这样的帖子可能会帮一大帮小白的。
好人一生平安啊，
li.rar : 求解
点击下载...
师傅叫我仿真一个笔记本wifi天线，2.45G的，过两天要出实物并测试通过。现在我仿了一个，各位看看行不？
第一个图片是回损，怎么看啊，听说是一般-10db，而且越低越好是吧？
第二个图片是增益，怎么看啊，数值大概是2dbi吧，是2e+0000dbi还是2e+0001dbi还是2e-00001dbi呢，我这个图行不行，如何改进？就是说我如何才能增大或者减少增益呢？
第三个图片是斯密斯图，这个怎么看呢，我昨天查了，说是上感下容，左串右并，我的点刚好在中间，行不行？还是说要在那个右边的圆心呢？
第四个是电场分布，怎么看？呵呵，我只是想大家都说说自己的见解，像我这样的帖子可能会帮一大帮小白的。
好人一生平安啊，
li.rar : 求解
点击下载...
谢谢各位了啊
路过学习。
会这样，1楼的哥们还路过学习的说，
路过一下
Gain:
你在设置里面把3D专程极坐标或者笛卡尔坐标显示，Gain 在笔记本里面特指Peak gain， 不是average gain,3d看方向性比较实用。
笔记本天线正常不加匹配，因此你必须微调天线，把2450的容性加大（可以增加表面积或者下面加地，或者折弯一小段天线和主板地垂直，即C-load）
如果非得用匹配，你在HFSS里面直接并一个电容试试吧，注意容性片选择0.5x0.5mm的，不要太大了。
个人浅见，请各位高手指点。
Gain在NB里也有average Gain的说法，等同于efficiency.
WiFi 2.4Hz部分的average Gain 一般要求>-3db, Peak Gain<3dB;(当然也要看cable 长度)；
