翻盖机低频谐振很浅

录入:edatop.com    点击:
小D手上一项目,翻盖机,天线高度差不多有6.5mm,面积也够大,但是开盖时GSM谐振很浅,合盖明显会好很多。转轴跟上下主板接地很好,咋回事啊?smith园图上低频比较发散。有什么办法吗?大家给点建议,急啊!···

期待高手路过

上smith图是王道

"转轴跟上下主板接地很好"
如何判断的?通过万用表测量的吗?
射频信号是交流电,直流测量并不是完全准确。
建议去掉上板,看看圆图,然后接上上板,再比较一下圆图,分析两者差异,
然后再详细处理上下班的连接处。
记住,是要保证连接处在交流电状态时良好导通,不是万用表测量状态良好导通。

楼主,我可以专业帮你解决翻盖机转轴低频性能问题,请加我QQ:466495785

学习下!

高度很不错了,我做的一个折叠手机,高度才3.8mm,性能也很好,能达到vodafone2G标准.这种手机带头带手掉的很少。低频主要是处理接地和转轴,我的手机转轴处理不是直接连接的,之间要有一个电容效应。处理好至少提高2dB.

转轴把上下板接得良好了不代表就处理好了,接的位置,接的长度,都会有影响。
上盖其实是可以当作一个寄生的,这个寄生会在主天线的smith曲线上形成小凹凸,由此可以判断寄生是偏长了还是偏短了,从而调整虚接电容的大小。

感谢各位,问题已得到解决。把上板给转轴接地,目前FREE SPACE低频TRP 29dBm,头模26dBm。之前是把转轴延长,通过一个弹片,未接地。但是TRP太低才2526dBm,必须要接地才行。

这位兄弟,请问下你的翻盖机的转轴是什么样的啊?有没有内外导通啊?想了解下。

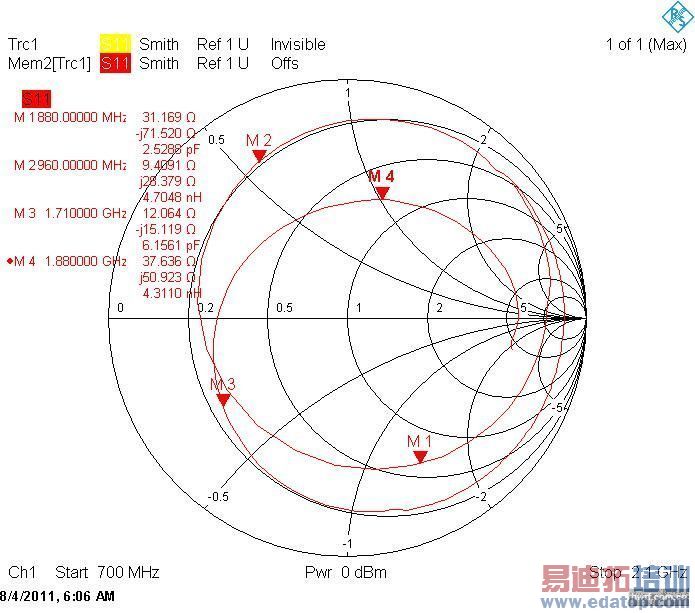

开盖时SMITH园图如下:接不接地变化不大
\

是不是和天线形状有关?
