关于Nokia5330的天线

录入:edatop.com    点击:

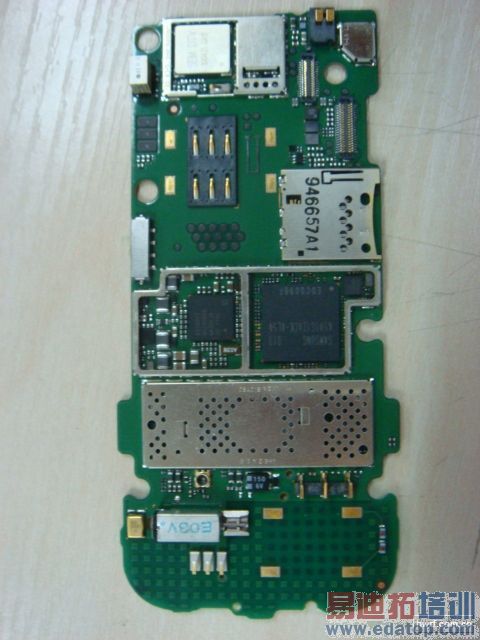

因为工作需要,拆了一台Nokia手机,发现天线下方的地比较特殊,对图中的那些小方格形状铺铜有点疑惑,天线下方不是完整的铺铜(内层和表层是一样的,拿板对着光可以看出来),而且这些铜格子彼此间是不导通的,相当于完全悬空的。
这是个滑盖机,前面板下方按键板处做了净空处理,所以我估计天线应该是属于Monople天线,这样的话天线下方是不需要铺铜的,可是为什么又要加这么多铜格子呢?
我问了几个做天线工程师,都没见过这样的设计,有高手对这个有了解吗?
\

确实挺特别的..

EBG结构(电磁带隙)
作用:
1)EBG结构对表面波的抑制
2)EBG结构对空间波的抑制
3)EBG结构对谐波的抑制
4)增强辐射性能

唉 其实也没那么神奇

の,熊猫

别的天线上见过小格子,手机天线上以前还没见过

单极天线的sar比较大一点,是不是用来降低sar,但是如果最后一层整体为地的话又会对天线性能有影响,所以才采取这样的结构,个人想法。

谢谢大家的解答,我比较赞同xiongwenyong 的说法。

毛,大家想的都复杂了,这个手机天线净空区太大,制作PCB版的时候由于前面有铜,后面净空太大没有铜会导致板子不平衡,容易起翘,那些铜的作用只是为了平衡板子的重量而已。

才有才了..不佩服不行啊!哈哈

顶你!

正解。而且对于SAR貌似还有一定帮助。
