手机天线设计中如何增加带宽?
录入:edatop.com 点击:

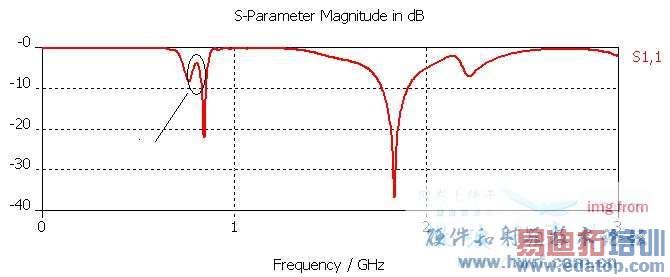

天线模型由一个单极天线和一个PIFA天线构成,天线的S11如图所示,应该如何将图中圆圈所圈频带的反射系数降低呢?
手机天线设计中一般采用哪些技术来增加带宽呢?
手机天线设计中一般采用哪些技术来增加带宽呢?
1.从原理出发,要求小Q值,那就是天线的空间要够,环境要好,该有的高度要有;
2.从形式考虑,最有效地方法就是多谐振——而多谐振也有一定形式来做,一种为寄生,一种是类似FICA这样的充分利用磁场耦合的方案,前者用得较为多一些,而上述两种方案一般用来增加高频部分的带宽;
3.加匹配,通过匹配把阻抗圈拉向smith图中心,但有时候不能保证性能,毕竟可能谐振并不够,但如果pa功率还可以的话,凭空拉出一个谐振也可能会有好的效果。
icelemon922 站长提到的FICA能不能介绍下,是什么形式呢?
还请您指教一下,第一次听这个。
来看看高手的答案
fica是摩托的专利
增加带宽高频部分就是要加寄生,以环境考虑
你圆圈范围内是低频,主要还是靠调匹配,寄生对低频不太实用
学习了,谢谢楼主和各位高手指点
没有相关的专业知识,过来学习学习
看天线形式,MONOPOLE主要是靠匹配拉,如果是PIFA的话,可以加匹配,或者在两个馈脚之间开槽来改善,增大天线面积也有一定的改善
