NOKIA的手机天线

从图片上看,天线应该是单极加寄生的(频率GSM850-GSM900-DCS-PCS-WCDMA).但前壳是金属壳,金属壳基本把天线包了起来,天线基本上就是放在金属上的,我并没测这部手机的实际功率有多少,NOKIA既然这么做,性能在怎么也不可能太差吧! 我有做过一款山寨机防N52的里面的结构几乎一样,灵敏度能做的很好,功率低频OK,高频却就只有20左右,双频都无法实现,而NOKIA却做的是5频,以前都说NOKIA天线傻子都会做,因为他所考虑了一切对天线有影响的因数,而现在看来并不是那样,金属的影响面积的限制貌似并没对NOKIA的天线造成多大的影响.请高人指点,,,如何控制环境对天线的影响,我做天线也做了5年了请多提一些有建设性的问题,天线就像一门艺术,有少想法一定就有多少创意和成果......

以前NOKIA的手机天线环境相对好一些，现在的天线环境确实不好。国内做手机天线是单纯的考虑天线走线，而忽略了一些其他的，没把手机和手机环境当一个整体来考虑。

楼主，能给个天线馈脚处（正反）的特写和天线的patten的特写照片么

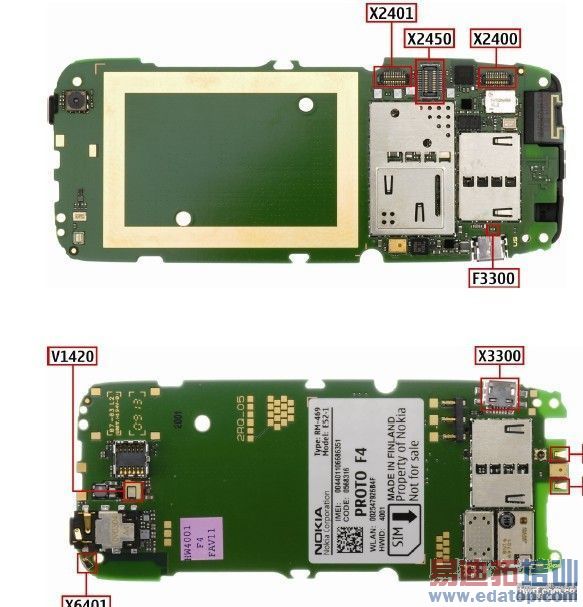

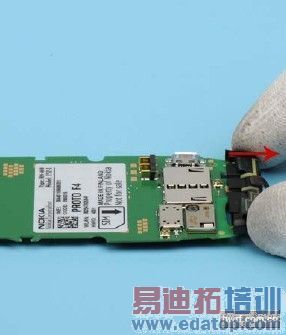

我这里有份E52的拆机报告,可能对天线的描述不是很明确,如果大家需要请留下邮箱.

laihager@gmail.com
拆机报告，楼主请发下

huliang375@126.com
谢谢

都已发送至你们邮箱请注意查收.

楼主,请发至邮箱coco@hotmail.com, 谢谢

拆机报告我大概看了一下，我说下我的看法，大家交流一下
寄生天线和旁边单级天线比较远，所以我估计这个寄生天线并不是用来调耦合的，应该是用来调高频的，所以天线形式应该是双馈点，双天线
我曾经看过一份芬兰RF无线中心几个博士的一篇四频段天线论文，里面的设计也有点类似，另外这个实验室是由芬兰政府和诺基亚等十几家公司支持的
而且天线环境应该不像楼主所说的那样，天线前盖只有上方的电池盖应该是金属的，正上方还是塑料，只是上漆了看起来比较有金属质感而已，实际上天线的环境还不错，如果净空的空间足够，这个天线应该可以实现的
不过还是惊叹一下这位诺基亚天线制造者的创意，感谢楼主的资料

同意楼上的说法，匹配做到了背面。感谢楼主的资料。

感谢大家提的一些宝贵意见, 现在我们所看到的也只有几张图片而已所有的东西都只是个猜测,希望同行们看到该帖后,如做过同类型的机型,或测试拆解过该型号的手机,烦劳请将数据共享下,相信只要多讨论多研究多实践肯定会有意想不到的收获的.....

newk2008@163.com
楼主给我也莱一份啊，我也学习一下，谢谢。

申明：网友回复良莠不齐，仅供参考。如需系统了解手机天线设计，可以学习业界专家讲授的手机天线设计培训教程。
