下图电路板上的小孔是什么作用,尤其是天线上的孔?

录入:edatop.com    点击:

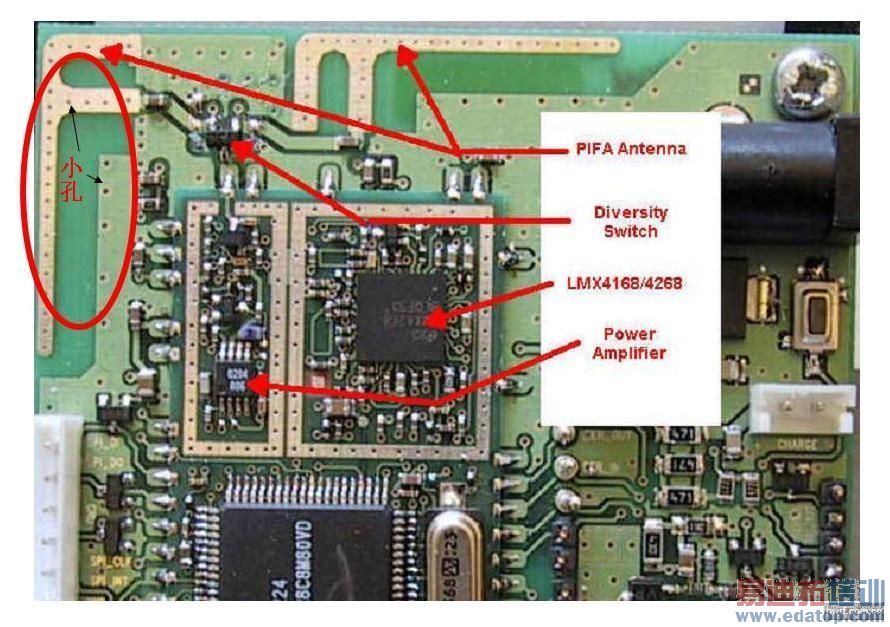

如下图所示:
\
这个板子上有好多孔,我不知道这些孔的作用,尤其是天线上的孔的作用
谁能解释下,位于不同位置的孔的作用么?为什么这些孔基本上都是位于金属片的边缘(图中淡黄色的金属片)?
谢谢啦

都是GND VIA ,接地的

天线上也要这么多的接地孔么?
天线辐射金属片这么多的接地孔,怎么工作呀?

贴在PCBA上的PIFA天线很少见哦,是不是只有DECT才是这样做的?难道是先将PCB净空,然后贴上金属片?楼主mm可不可以给个PIFA天线侧面图?同时等待高人出现解惑。

具体原理我没有细看,只是看到这个图,不明白,所以来问问
我可以把文件粘上来,大家看看
PS: DECT是什么意思?不好意思,我不懂
手机PIFA天线讲解.pdf :
点击下载...

天线做在板子上?

版上的小孔是要连结不同层的重复倒F结构,这样的设计有助于提升传统单层的PIFA的增益,附件的图片就是这种结构实现的方法,提供给大家参考。

补上图
\

多谢大侠!

无线网卡吗?

见过一个蓝牙的天线就是这么做在板子上的 想问下天线的老大们 这个净空区大概多款?

那些地过孔除了不同层接地作用外,是否还有其他作用呢?
比如,杂散,散热。等等。 知道的请给个说法。谢谢!
