手机天线的端口设置？（非倒F）

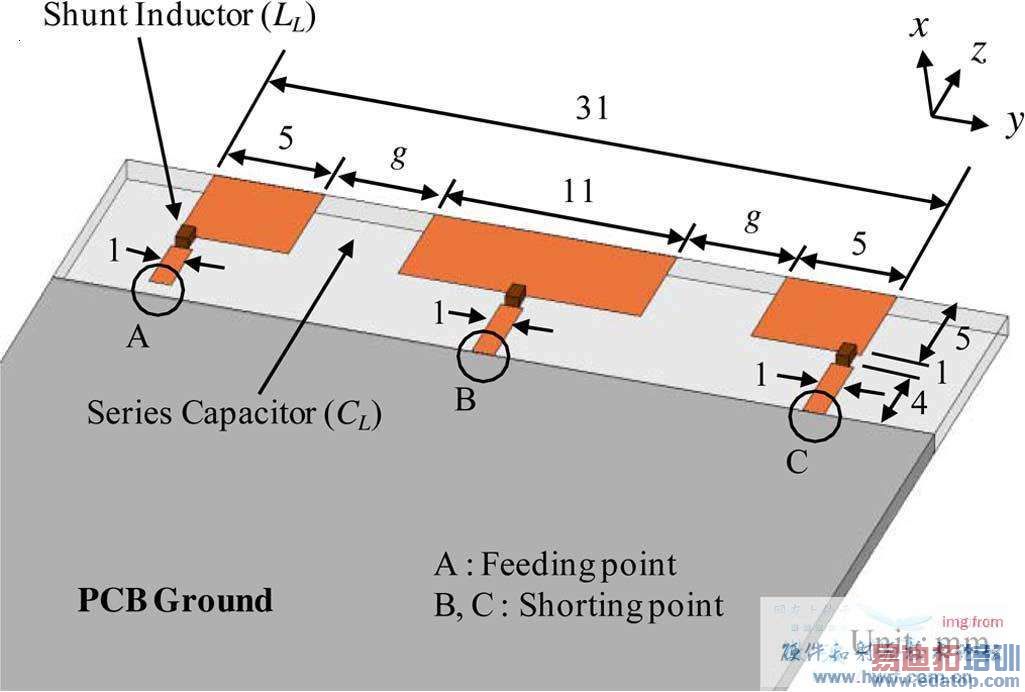

这类模型的手机天线有人在HFSS里仿过吗？这个端口激励应当怎么加呢？

=700) window.open("down/20150114014014316.jpg');" style="max-width:700px;max-height:700px;" onload="if(is_ie6&&this.offsetWidth>700)this.width=700;" >

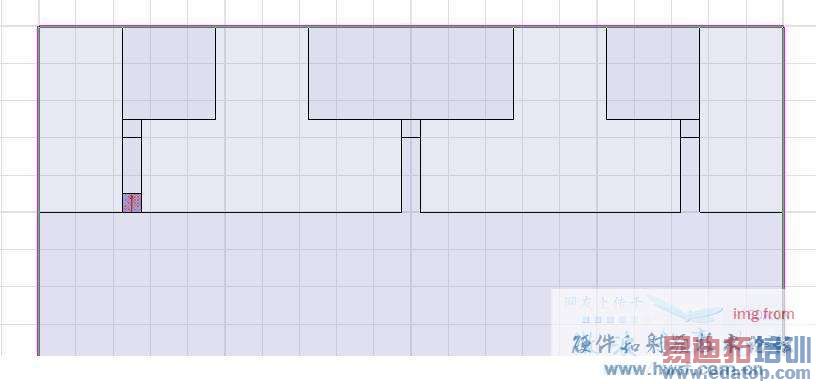

=700) window.open("down/20150114014015866.jpg');" style="max-width:700px;max-height:700px;" onload="if(is_ie6&&this.offsetWidth>700)this.width=700;" >我自己建的模型如下，当做共面波导端口，但是得到的结果跟paper上完全不一样，是不是端口设计错了？

看不到图。传附件算了

feichanggangxie

很明显，用lumped Port嘛

这个用LUMP馈电比较方便
要不把Paper也传上来看看，有点意思

看过类似的天线, 好象中间是feed, 两边是short,
期待上传paper

个人分析：
该天线所在区域做了净空处理，即天线区域没有ground。馈电的截线正下方没有ground，换句话说，并没有形成微带线传输的结构，所以采用波端口是不恰当的。应该采用集总端口才合适。

magicsissy，仿真软件使用进步神速嘛，呵呵
