圆极化天线求救
录入：edatop.com 点击：
小弟目前在做一个小型的圆极化微带天线，工作频率915MHz，带宽几M即可，要求的面积是5*5cm。
为了减小体积，我选用了介电常数高的基板，Arlon AD1000，介电常数10.2，厚度1.5mm。

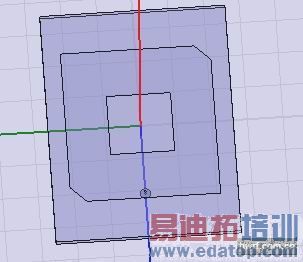

我采用的方案比较简单，就是用方形的贴片然后切掉两个角。为了减小体积，贴片中心又挖去一个方形的区域。这样基本可以工作在915M，但是非常难实现圆极化。
求教各位大虾帮我分析一下问题在什么地方，有什么改进的方案，拜托拜托！
为了减小体积，我选用了介电常数高的基板，Arlon AD1000，介电常数10.2，厚度1.5mm。
我采用的方案比较简单，就是用方形的贴片然后切掉两个角。为了减小体积，贴片中心又挖去一个方形的区域。这样基本可以工作在915M，但是非常难实现圆极化。
求教各位大虾帮我分析一下问题在什么地方，有什么改进的方案，拜托拜托！
问题1，馈点位置的选择。
问题2，挖掉的那个方形孔。这样使得你的馈点位置更尴尬。
圆极化 是不是要用双馈电呢？
二楼说的有道理
仿真了很多天了，没挖方行孔的时候也没仿出来
我怀疑是不是因为介电常数太高导致带宽变的很窄，所以才很难仿出来？
我用FR4的板材仿真了一个天线，只用切角，很容易实现圆极化。带宽大约有10M。
