手机天线仿真求助急
率 890-960/1710-1880MHZ 驻波 ≤2.0 ≤2.0
增益 2.15dBi
极化型式 Vertical
最大功率 50W
输入阻抗 50?
接口型式 i-pex ,sma,mcx,mmcx i-pex,sma,mcx,mmcx

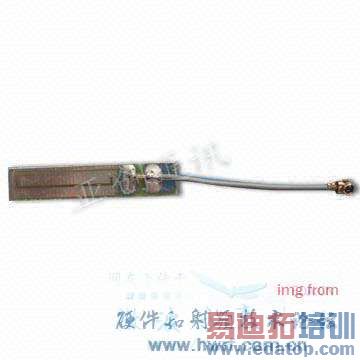

天线尺寸 35.7*6.8*0.6mm 35.7*6.8*0.6mm
重量 6g 6g
但是我怎么仿都打不到指标,请教高人指点。如果能给我个方阵模型就是在感激不尽啦!
GSM天线常用频率——没问题;
驻波指标——仿真能达到,没问题;
增益:典型全向天线增益值,没问题,手机天线本来就是单级演化来的;
极化形式:大部分做出来就垂直,没问题;
最大功率,这个指标和你天线有什么关系,和发射端有关系吧——也没问题;
输入阻抗——50欧姆,一般手机天线你用的接头用50欧姆的同轴头(SMA),仿出来如果谐振好,自然表明天线的输入阻抗匹配,自然为50;
天线尺寸:形式没有搞清楚——PIFA还是MONOPLE,你的尺寸是什么尺寸——手机天线需要做在基板上,距离板要有高度,理想状态,这样的双频用6-8mm的距板高可以实现;如果monople,4-6就可以,但下方有净空。——你给的信息似乎没有这个关键一点。
重量:那么小的东西……话说回来,这也不是你能考虑的吧,差不多就好。
请明确上述问题,尤其是手机天线的形式和条件再看看是否有办法改善呢?
站长能不能帮我建个模型看看,或者帮我看看我的模型。感激不尽啊!
shiyan1-FR4.rar (9 K)
手机天线,所在的主板也是辐射体的一部分,而且对天线性能的影响很大。你没有说明主板的情况,别人想帮忙也无从下手。另外,你图中的这个天线是手机天线吗?怎么看都不像呢?倒是更像笔记本天线。
这是手机天线。仿真的时候需要在旁边放个金属板当做电路板吗?感觉这个天线的指标是自身的指标,不是特定环境下的。
magic只是提出了一个手机天线的基本结构,或者说手机天线没有特定环境确实就不能工作或者是优化,这个你都用感觉来判断,而且还判断错了,我觉得你可能还没有弄清楚一些基本概念。网站里面有不少,去手机资料库那块看看吧,这个问题我觉得你自己能够解决啊,实际上明白了原理也本来就不是难事,随便设计个pattern就ok了。
另外,补充一下magic,即使是笔记本天线,也需要一个大的地板吧,呵呵
补充楼主的回复:不是在旁边加电路板,是在下方加地板。
手机天线的分析不能脱离主板的参考地,你随便搜搜IEEE上关于手机天线的论文就可以看到共性了。除非主板的参考地很大,可以近似于无限大的地平面,譬如像笔记本天线所在的参考地就很大。
另外,你设计这个天线是做什么用途的?写毕业论文?发表期刊论文?还是导师交代的任务?
图已经看到,问题如之前所述,缺乏地板
十分感谢大家给的意见,现在我加了个大地板驻波好多了。十分感谢大家!具体还需要改进。我会努力的!呵呵。
十分感谢大家给的意见。现在我已经加上大地板。感觉地板对天线的影响蛮大的。不过驻波就好多了。
