一个手机天线耦合问题
录入：edatop.com 点击：
昨天在电视上看到一个生活经验：利用锡箔纸提高移动电话信号，主持人举了一个海上求生的例子，并实际讲解了操作方法：

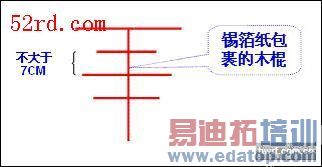

1、用锡箔纸将长短不一的细木棍（或其它材料）包好，并用将这些木棍固定成如下图所示：
2、将此天线放在手机旁边，手机信号由3格增加到5格，效果明显；
现在我实验之后发现确实能增加5－6个db，但是这个7cm的距离间隔是怎么计算出来的？
有位天线高手说这是控制耦合损耗，过大就损耗过大了，效果不佳的。实际也是这样的，但是计算方法？
1、用锡箔纸将长短不一的细木棍（或其它材料）包好，并用将这些木棍固定成如下图所示：
2、将此天线放在手机旁边，手机信号由3格增加到5格，效果明显；
现在我实验之后发现确实能增加5－6个db，但是这个7cm的距离间隔是怎么计算出来的？
有位天线高手说这是控制耦合损耗，过大就损耗过大了，效果不佳的。实际也是这样的，但是计算方法？
不是吧望大人相告急用外
7cm会不会和四分之一波长（GSM900）有关系？
放手机旁边信号就好了？没道理呀，说详细点好不好？
请参考下八木天线（YAGI）的资料
哪位有八木天线（YAGI）的资料？共享给兄弟门啊。
难道有反射聚焦的作用吗？
八木天线也不至于往手机旁边一放，手机信号就好了吧？什么原理？
八木天线主要由反射器、有源振子和引向器构成，这里可能主要应用其反射和引向作用，正如7楼所言。
这里的作用：手机天线与此天线耦合，形成阵列天线，强方向性，以使手机天线变成在某一方向具有很高的增益。设计此天线可以不局限于此形式。
就是多个反射面吧，间距小于１／４波长，防止后向波的绕射。
这样做确实是有引向的作用,我做过他的TRP,贴锡箔纸的一边辐射增强了.但是有些资料也说有容性负载的作用,有点象IF天线改进效率时的做法,即在顶端加容性负载.
