问个天线的基础，线圈天线的阻抗问题
录入：edatop.com 点击：
现在主要是在测试老师提出的一种算法。仿真并且测试天线的阻抗。
我使用的是一个最简单的环形天线，单圈，半径6cm，在频率64Mhz情况下，空气中。
现在仿真出的阻抗存在实部和虚部。
因为完全是个小白，想请教下大家如下两个问题。
1.天线的阻抗的实部和虚部的分别的物理意义是什么？
2.正常情况下，单圈，圆环形天线的阻抗的虚部是正还是负？也就是说是感性还是容性？
3.找了个软件，计算电感的，是不是说明只可能是感性的？我觉得我是不是吧线圈电感和线圈天线搞混淆了？因为在这个软件里面还需要输入导线的直径这种参数。

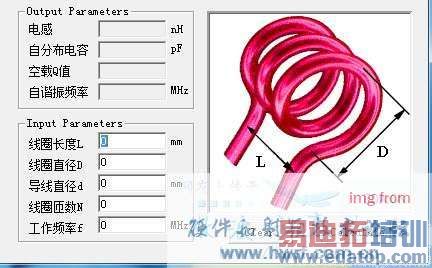

附上计算电感的软件的截图。
先谢谢各位的
解答
我使用的是一个最简单的环形天线，单圈，半径6cm，在频率64Mhz情况下，空气中。
现在仿真出的阻抗存在实部和虚部。
因为完全是个小白，想请教下大家如下两个问题。
1.天线的阻抗的实部和虚部的分别的物理意义是什么？
2.正常情况下，单圈，圆环形天线的阻抗的虚部是正还是负？也就是说是感性还是容性？
3.找了个软件，计算电感的，是不是说明只可能是感性的？我觉得我是不是吧线圈电感和线圈天线搞混淆了？因为在这个软件里面还需要输入导线的直径这种参数。
附上计算电感的软件的截图。
先谢谢各位的
解答
这是个计算电感的软件，你找个计算螺旋天线的，网上有
恩。前两个问题有人能解答吗？
我也不懂，求救啊
1.天线的阻抗的实部和虚部的分别的物理意义是什么？
实部代表的是辐射主抗+损耗主抗，虚部代表的是等效的电容电感，决定谐振点
2.正常情况下，单圈，圆环形天线的阻抗的虚部是正还是负？也就是说是感性还是容性？
没有一直是正或者负的，如果是，天线就没法谐振了，谐振点一定是从容性变感性，或者感性变容性
天线阻抗是容性还是感性跟你要测试谐振的频率有关系，如果线圈实际有限辐射尺寸比谐振点的谐振波长（一般是1/4）长久呈现感性失调，短就呈现容性失调。
