RFID天线问题

录入：edatop.com 点击：

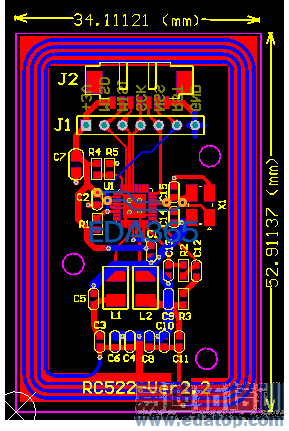

最近在学习STM32开发板关于RC522RFID读写模块的例子，对于途中天线的画法有什么讲究吗？
下面几图是网上找过来的

好像都是HF的方案，我们现在做的是UHF的方案

画天线时要注意线宽D,线圈圈数，线圈长宽周长及铜皮厚度，线圈绕好后得计算出在13.56M时的阻抗和感抗。阻抗在0.3欧到1.2欧，感抗在2001500nH范围内。

线宽D,线圈圈数，线圈长宽周长及铜皮厚度。有何讲究？

有软件会根据这些参数计算出整个天线线圈的阻抗和感抗。

什么软件？能否发给看看！

阻抗：直流电阻与感抗（容抗）的平方和再开方。单位：欧姆
感抗：2*3.14*f*L，单位：欧姆

实在是太感谢了！
不知能否再传些RFID（13.56MHz）方面的资料！

直流电阻，是不是直接用万用表量出来的？

最好用电桥测，万用表测的不准。

请问下北漂的木木，你在匹配天线时，用不用软件计算匹配值，我感觉用一些软件计算时，不怎么准
