做标签天线 芯片短路阻抗,绝对很重要
录入:edatop.com 点击:
有谁知道:rfid芯片,短路工作的时候,指的是实部短路?还是整个芯片的阻抗都短路?这个问题对于研究标签天线的核心技术,绝对很重要,我查过很多芯片的阻抗,好像都没有讲,有芯片方面的大牛,希望解答一下啊 跪谢!
短路阻抗是指实部短路,虚部保留。可以看这篇文章
http://www.doc88.com/p-27035608674.html

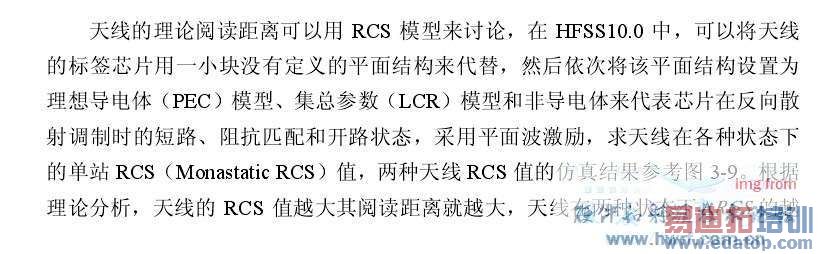

但是也有的说,短路的时候直接用理想导体替代端口阻抗,理想导体不就是说整个阻抗为0了吗?下面是我在一篇硕士论文里面截取的图形 麻烦你看一下 谢谢了
如果用传输线理论来解释的话,短路应该指的是阻抗为零。
请教一下: 是否可以这么理解标签在接收的时候处于匹配状态
发射的时候处于短路状态?...
你是指的反调阻抗把,实际上是芯片并一个电容,接或不接构成0和1,我是做芯片的。
