13.56MHz RFID芯片阻抗求助

录入：edatop.com 点击：

我是做高频的新手,以前都是做超高频的,求问一个真的很傻的问题:

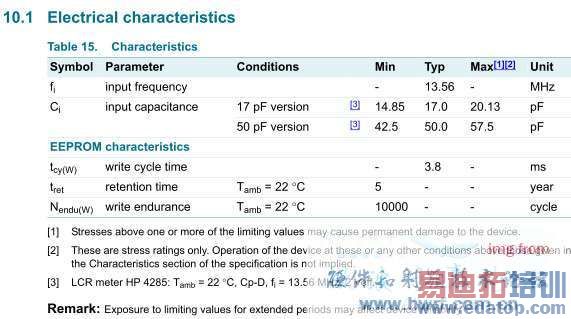

我找了MIFARE Ultralight contactless single-ticket IC MF0ICU1的datasheet,发现电气特性里只提到了芯片的电容值,没有电阻值.难道高频芯片不需要把阻抗换算成实部虚部形式然后用来和天线匹配吗?只有一个电容值那么天线的lumped port的阻抗实部虚部到底该设置成多少呢?

求高人解答!感激不尽!

雖然我沒做過, 但我還是給你一些意見:
沒提供電阻值應該是不用考慮,因為很低(我猜的)
我記得論壇有朋友提供高頻的標籤天線模型, 模擬看看輸入阻抗如何
在高頻13.56 MHz繞線圈而成的天線,它的阻抗虛部成電感性, 根據w0=1/sqrt(LC),可將電容值代入
就可以得出L電感值,那麼虛部阻抗= w0*L = 1/w0C , w0=2*pi*13.56e6

谢谢你！的确是不用考虑的
