如何画915M的RFID标签天线里双偶极子天线馈电端口

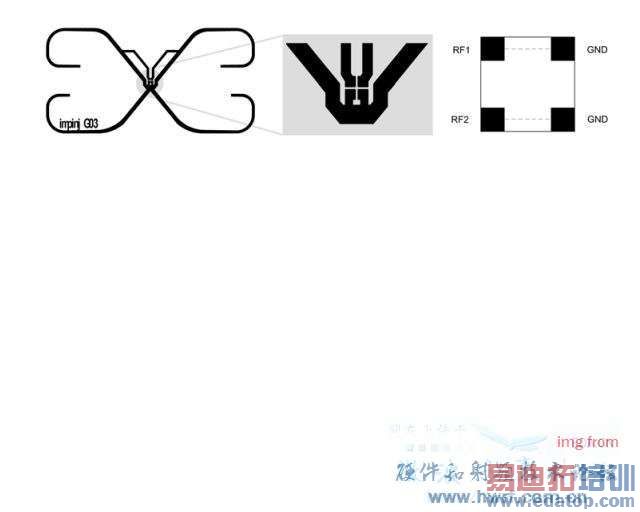

小弟最近再弄RFID标签天线，由于以前用的芯片都是用的单端口（一般RFID标签天线芯片都是四个管脚，而大部分时间都只用到其中两个管脚），所以以前画馈电端口的时候都是在需要馈电（放芯片的地方）画一个矩形块，用lump port画的。但是，最近看impinj芯片资料的时候，看到其中一款RFID芯片端口阻抗和所用的端口有关，而且发现其中提到一种双偶极子天线，但是不知道仿真时如何画馈电端口，请问一下是只画一个lump port端口呢还是画2个lump port端口，如何设置？请知道的大大指点一下，给出的标签天线图形如下：

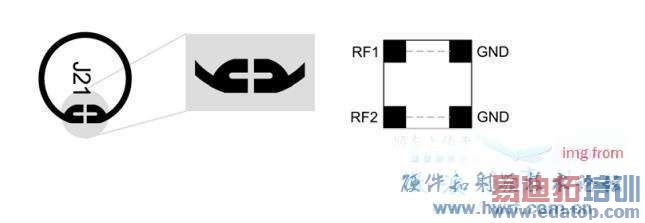

还有一种标签天线也是用到了芯片的四个管脚，但是不是双偶极子天线，也请问一下这种天线如何画馈电端口，谢谢各位大大解答啦

我对画上面这两种端口的理解是：在上面缺口处和下面的缺口处各画一个lump port端口，积分线从左到右，两个端口的阻抗都设置为这种接口方式状态下的阻抗的共轭，然后再仿真看结果，请问这样对吗？如果不对，该如何改正呢，谢谢啦

我也想知道啊，我试过了只画一半来仿真了，但是还是需要双端口馈电的仿真结果啊
