UHF RFID标签天线
录入：edatop.com 点击：
仿真了个895MHz的meander dipole，按照20lg|(Z11-conjg(13-145j))/(Z11+(13-145j))|计算得到的回波损耗挺好的，只是带宽很窄。如果按照20lg|(Z11-conjg(13-145j))/(Z11+conjg(13-145j))|计算，回波损耗和带宽都非常好，这也是HFSS默认的计算公式。13-145j为标签芯片端口阻抗。 端口激励保留50欧姆没修改。

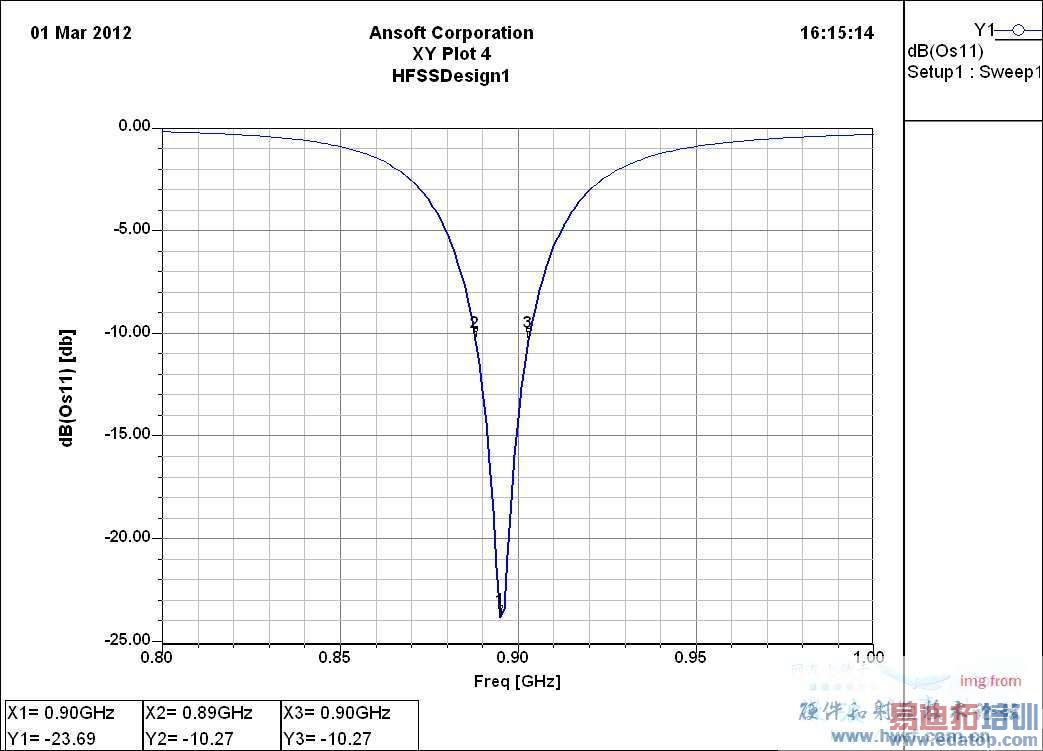

这是我用20lg|(Z11-conjg(13-145j))/(Z11+(13-145j))|计算得到的结果，带宽太窄了。这个公式是功率反射系数，应该是正确的。
这是我用20lg|(Z11-conjg(13-145j))/(Z11+(13-145j))|计算得到的结果，带宽太窄了。这个公式是功率反射系数，应该是正确的。
conjg是什么意思？
请教楼主知道下这种类型的天线馈电口怎么设置或者说怎么馈电 不胜感激啊
conjg 是共轭的意思，不过论文中很多都是看半功率带宽的
就是lump port加激励啊！积分线的那种。很简单啊！
怎么看带宽这关系不大，只是个人的判断习惯问题。
关键的问题是，带宽的确很窄！这是我要问的。
带宽的宽窄和阻抗曲线有关，也和天线工作模式有关，一般的天线用共轭匹配公式算出来的带宽是很窄的！
请问楼主这个问题解决了么？最近在仿标签天线，也被这个问题纠结了
谢谢啊 谢谢啊
最近在仿标签天线，也被这个问题纠结了
