13.56M标签卡天线怪异问题

最近在调试13.56M 15693协议的标签卡，标签芯片用的是复旦微电子的产品FM1302T，用LCR表测试其芯片的电容值为70-90pF,标签卡天线用的是PCB板载环形天线，天线的电感值为400-600nH，经计算电感400nH时谐振电容为344pF，600nH时的谐振电容为229pF，所以除去芯片自身的一定量的容值后，经过测试选用160pF时标签的读写距离最优（读卡器天线也是环形的天线，天线下面5毫米处有金属板，金属板大小和天线大小一样），令我疑惑的是标签卡在距离读卡器天线近的区域比如说是贴在天线表面是读不到卡的，但是在距离1.5cm--2cm处读写又是正常的（标签卡天线很小项目需求，所以读卡距离近，这个距离已经满足我的要求），请教各位大虾的是为什么会出现在距离近的位置读不到卡，反而在距离远的地方能读到卡呢？我也测试过别人的标签卡，大小和我差不多没有出现这种问题，是不是我的标签卡天线设计有问题，请多多指教！

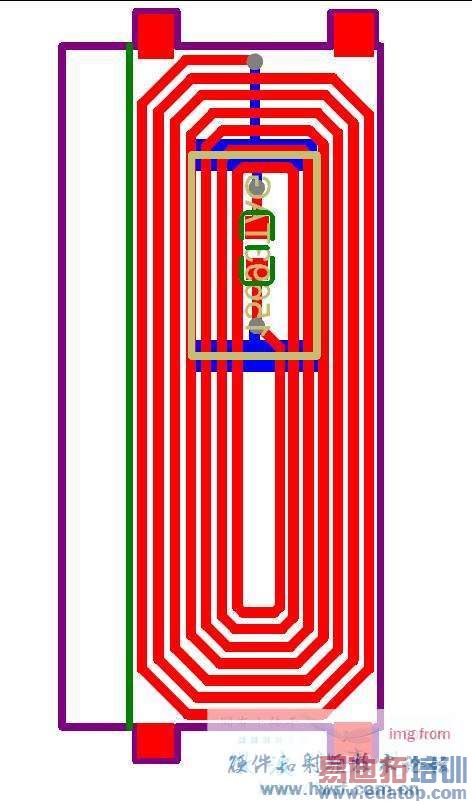

一下是天线的PCB版图，附件里是PDF图

Antenna All.pdf (81 K)

这大概就是所谓的盲区问题了，一般是由于标签解调数据出错引起的。解决办法，我也不知道，不过个人觉得楼主的天线电感值偏小，不知是不是因为面积太小的原因。

不想说的太直白，稍微透露下，LZ你忽略了很多参数

我也在调试天线板，也遇到这个问题，很是郁闷啊

高手说一下，不要躲躲闪闪!

好好测测谐振点和Q值
离读写器天线近的话，标签天线的寄生参数会变化，从而造成盲区
仔细调一下吧

把金属板撤掉试试看

reader天线靠近标签时有寄生电容产生，造成频点漂移

楼主出现的问题和我惊人的相似，我的也是近了不行，远了可以，也和你的卡片一样小，不知道楼主的问题解决了没有啊

这个在RFID原理中有讲述
与HF磁通量变化有关
