偶极子天线+巴仑 的天线设计
录入：edatop.com 点击：

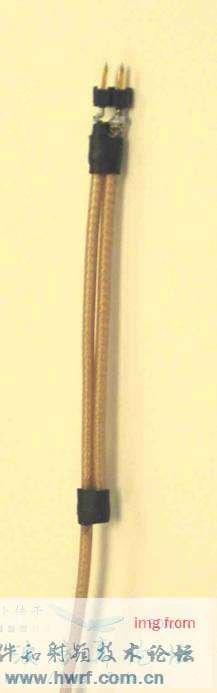

最近在做一款RFID天线,读写器端口采用同轴线输出接到天线,天线形式为偶极子天线,如果同轴线直接接偶极子天线的话,同轴线为不平衡传输设备,偶极子天线为平衡天线,这样连接必然会导致同轴线缆外皮带电,所以必须在两者之间添加一个巴仑,我用的是增加一个四分之一波长的同轴线,但是问题并没有解决,在读写器功率开到23DB以上时,线缆还是会出现漏读,想请教问题处在哪里,是读写器问题呢 还是巴仑没有做好?...
漏读是什么意思，巴伦应该是没事的，是天线承受功率低于23dbm吗？
你是不是想用巴轮直接接在芯片两侧的天线上，用类似有线的方式读芯片的内容啊？
类似有线是什么意思？
1.可能描述不是很清楚,我做的是RFID读写器天线,具体一点就是:同轴线输出------巴仑======偶极子天线两个臂
2.天线承受功率的话跟什么有关系,是不是和驻波比 天线面积等有关系呢?...
漏读是指 把标签放置到线缆的周围,尤其是读写器输出端口,标签能够被读取.
这种形式的还不如加个扼流套管用呢
也是四分之一波长
扼流管我也试过了,但是对天线的辐射方向图影响很大.
说实话，这种对称结构的阅读器天线没有参考地，所以同轴线的外层导体有电磁泄漏，能读到标签。像微带天线就不存在这种问题，以为外层导体都直接跟地相连了，也就不会有辐射了。
不好意思，之前我理解错了
