整个UHF频段内 芯片阻抗变化趋势

各位同仁 请教一下：
用于UHF频段的RFID标签的芯片阻抗在数据手册里面有吗？我指的是整个频段即860-960MHZ的阻抗的范围 比如impinj Monza2芯片在860-960MHZ之间的实部和虚部变化范围是多少？我怎么只看到一个点的 看不到整个频段的？是我找的数据手册有问题吗？

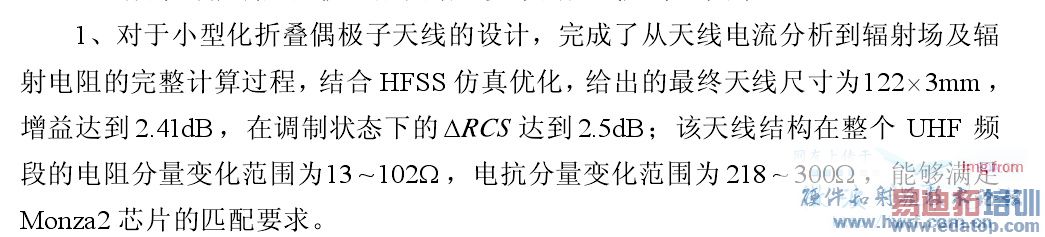

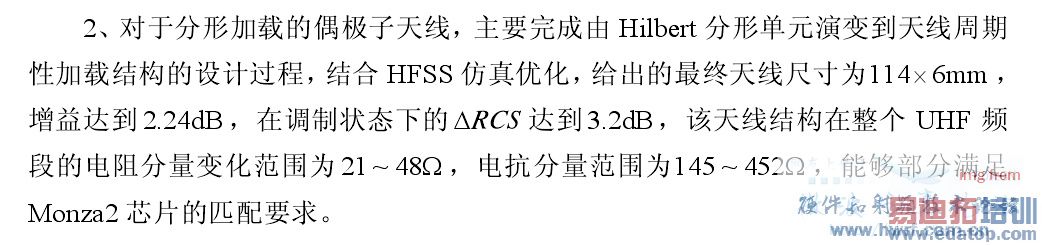

我最近看了一篇文献，见下图 每段的最后一句。请问 他是怎么知道满足UHF频段该芯片的范围的？范围怎么确定？一个同仁解释为：“应该是他们的值不会差太大吧，所以只给了中心点的”这种说法正确吗？自己困惑了好久，望指点 不胜感激！

你那属于比较早期的芯片了，现在芯片datasheet的趋势是：不直接给阻抗，而是给等效并联电阻和电容，这样比较科学一点。芯片的阻抗与输入芯片的功率直接有关，一般给出的都是在阈值功率之上的阻抗，不过现在的新的datasheet应该都不给阻抗了。

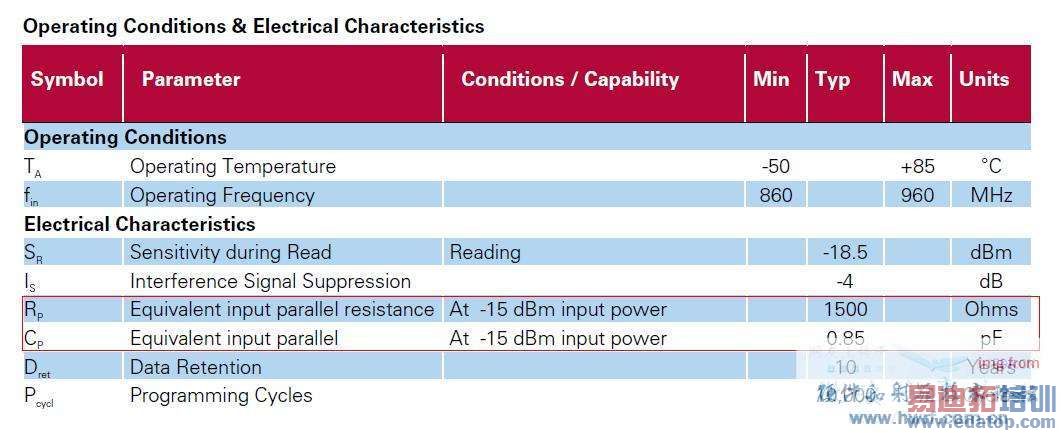

严重同意楼上的观点，楼主可以下个H3的datasheet看一下，给的是Rp和Cp。
我在仿真G2IM的时候，觉得实部与虚部的变化不是特别的大。楼主可以仿一个频率在860960MHz 之间，驻波小于1.3的情况，看看对应的阻抗就很明显了，建议使用新型号的芯片。

哥们儿是用什么软件仿真的啊？

现在的芯片规格书都给并联电阻和电容，你可以转化成串联阻抗，这个串联阻抗是关于频率的函数。这样你就可以算出860MHz至960MHz的阻抗变化范围了。

谢谢指导 呵呵

高手还是很多啊

nk mnjojjpop签oj-00-[天ujjpojnpkhjihgvytcviilpv线的阻抗与标签天线贴的物体有关
