RFID Transponder operating at 13.56 MHz （资料和天线模型）

和大家分享一片文章哦。（附带HFSS V13的project模型）
关于13.56MHz的RFID Tag标签的天线



讨论一个我自己不太明白的问题：
为啥该线圈（Coil）的输入阻抗这么高呢？
在13.56MHz的时候可以达到十几Kohm
不就是简单的Copper线圈么？为啥可以达到这么高的电阻值呢？

附件两个：
请下载哦！

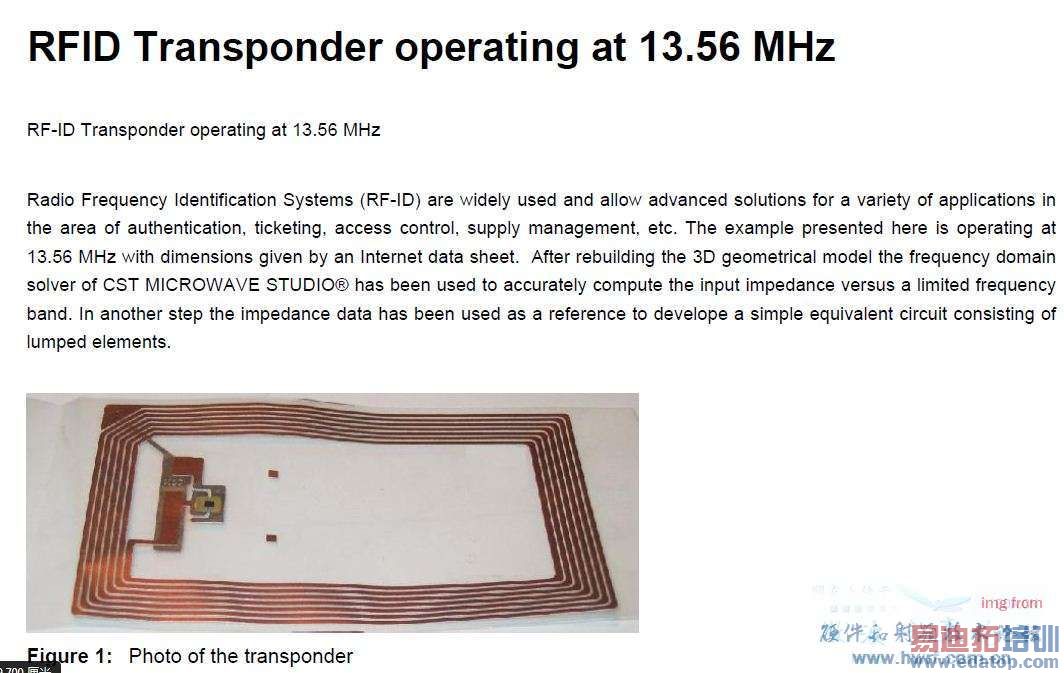

RFID Transponder operating at 13.56 MHz.pdf
Antenna1_20120224a.rar

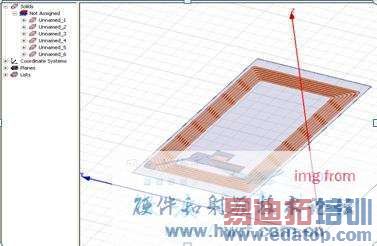

这个模型是官方的还是谁按文章自己建模的？

这个模型，是我从网上down的。
但是，down下来以后，只有形状，没有材料的定义。
我自己追加了材料的定义。
仿真出的特性，基本和资料里面的一致。

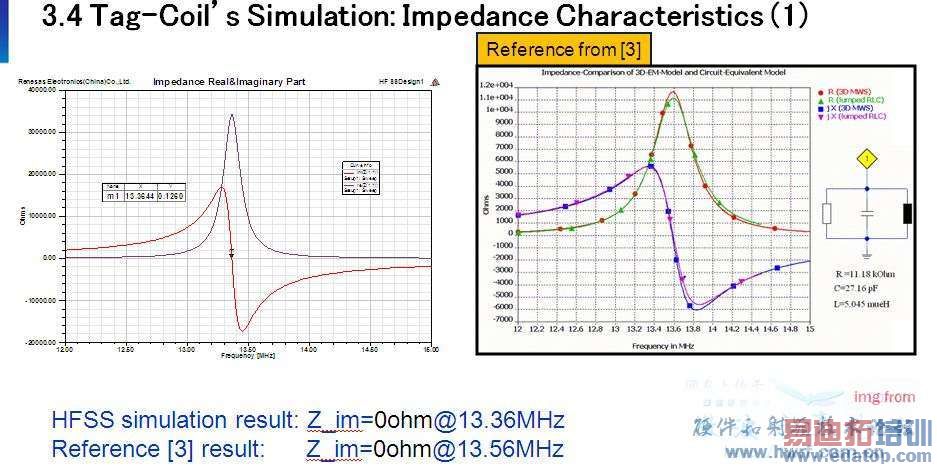

上图中，左边，是我用HFSS V13，仿真出来的阻抗曲线。
上图中，右边，是从网上down来的资料里面的阻抗曲线。
结果略有差别。

一直在搞超高频，原理高频的阻抗是这种规律啊，一时摸不清头脑，需要大牛解释一下。

楼主你好，我想问下这个模型中的air box的几个尺寸是怎么取的？文件中设置的是1000mm的立方体，明显是小于15MHz对应的λ/4的

冰色 你好！
你的问题很好啊。
也是困扰我的一个问题。
我本来也想取13.56MHz对应的1/4波长，可是，这样的话，空气盒子的尺寸巨大（22m*22m*22m）
仿真器对于这么巨大的尺寸不能正常解析。
我没有办法，只好选用了1m*1m*1m这样的立方体作为空气盒子。
空气盒子小的话，肯定会影响解析精度，
但是，目前也只能这样做。
如果您有好的办法，麻烦告知哦。

尝试下将MAX delta S调小点不知道有没有效果

一直在寻找这方面的资料，非常感谢

这个办法，应该不是好办法，是馊点子吧？
偶没有去尝试。
