RFID 13.56MHz tag HFSS模型,阻抗匹配
录入:edatop.com 点击:
hello, everyone
附件是RFID 13.56MHztag HFSS模型,打算在HFSS中解析出谐振频率13.56MHz
如果接50ohm的lumpport的话,可以得到下图中的仿真曲线S11,没有出现谐振点
附件是RFID 13.56MHztag HFSS模型,打算在HFSS中解析出谐振频率13.56MHz
如果接50ohm的lumpport的话,可以得到下图中的仿真曲线S11,没有出现谐振点
补充一下,附件的HFSS project,版本为V13
您是想要跟五十欧姆做匹配?一般RFID标签天线设计不会跟五十欧姆做匹配的
我没有非要跟50ohm做匹配,
我只是不知道应该用什么样的阻抗做匹配。
如何设置port端口?能教一下我么?多谢了。
谁能给点儿帮助嘞?
占个tag 天线的图片,给大家看看喽!
更改了port的设置

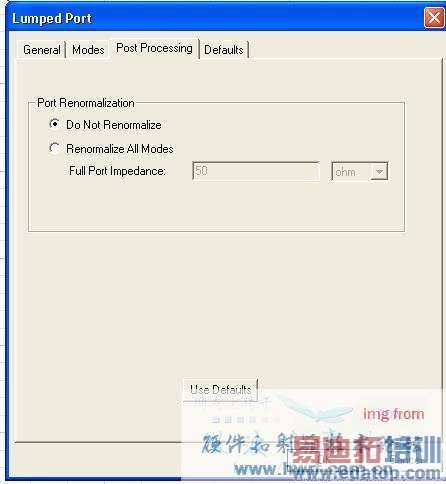

如下图:(用了非归一化的设置)

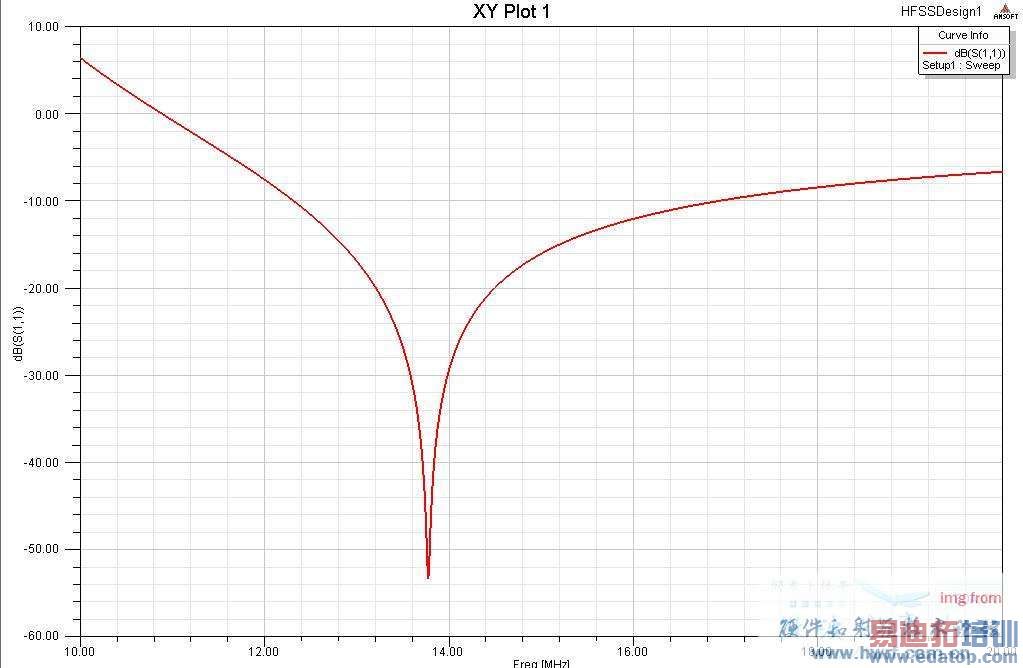

仿真扫描以后,得到的曲线如下:
居然在13.56MHz,达到了-50dB,太过理想的结果了。
并且,在频率低于11MHz的时候,S11居然可以大于0dB
这些都是不合理的地方。
敢问各位大侠,如何来改善激励的添加方式啊?
在hfss中反正rfid tag天线的时候,端口特征阻抗设定为芯片阻抗的共轭。
按照楼主的那个设置,在13.56MHz的地方,S11肯定是最小的。
激励我感觉没什么问题吧。
求高人解答!
在SMITH原图里做一下阻抗匹配,按照匹配要求设置RLC边界,就可以了。

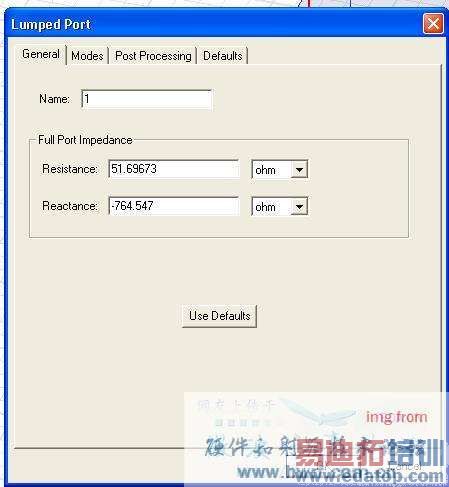

应该是Resistance:51.69673
Reactance:+764.57
