两种RFID天线测试方式

顶一下，也想知道

高手都不愿意出招的:(剩下我们在猜了。

一種是利用高頻探針來測量RFID標籤天線的輸入阻抗，另一種是利用"balance feed"的觀念，將jig夾具焊接於RFID標籤天線的feed端，另一頭接上2埠網絡分析儀，來得到輸入阻抗。

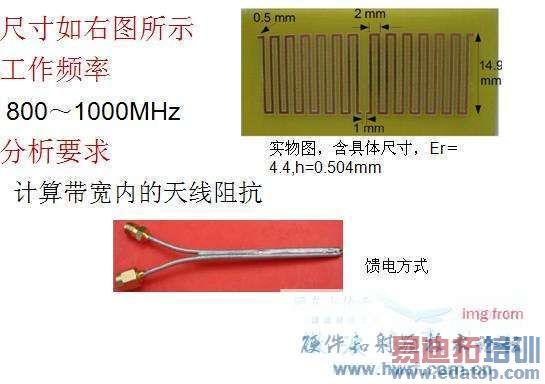

第一張圖，將兩條銅軸線的外導體焊接再一起是為了要提供一個共接地的環境，這篇論文中利用了一個簡單電路來闡述阻抗原理，再利用參數轉換(S to Z)的方式，將網絡分析儀測得的參數轉為Z參數。原因是因為我們在仿真的時候，所使用的feed方式是differential 方式來饋入訊號，但是在測量的時候，只使用one-port的方式測量是絕對不符合仿真時的情況，所以利用jig接上two-port的網絡分析儀來同時發送訊號，達到differential的情境。且此量測方法的結果對於平衡結構與非平衡結構均有一個不錯的一致性，是最便宜簡單的RFID標籤天線輸入阻抗測量方式，但是缺點是可使頻率較低，且轉出結果的曲線會有一點點的跳動(不平滑)現象。

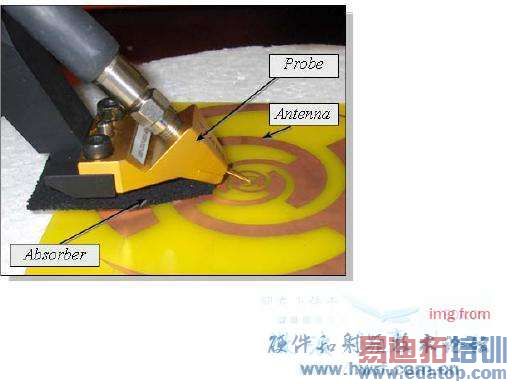

而高頻探針就沒什麼好說的了，內建的數學程式轉換以及穩定度與頻率範圍均比上一種好很多，但是價格高出不少，且探針損壞率大大提高(高頻探針可是非常容易損壞的)。

真正的高手，学习了！

受教了，不过看您的贴子真的好费力 呵呵

顶一下！

不好意思，之前没注意到你的回帖。
你说使用“利用jig接上two-port的網絡分析儀來同時發送訊號，達到differential的情境”这个jig到底是什么东西呢。你说通过S参数算Z，是指的下图的公式吗？

沒錯 就是這個公式 不過 要利用Matlab來計算比較方便
另外，jig 就是 那個工具...的名稱 論文裡是這麼稱呼他的(兩條同軸線焊在一起 像夾子一樣我猜的啦)

不知道你有现成的matlab程序么?
