RFID天线仿真结果分析
录入：edatop.com 点击：

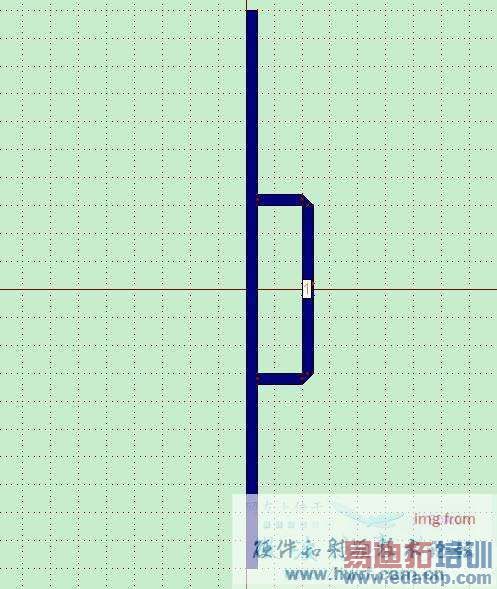

1.此款天线模型是由奥特曼大大之前在网站内所分享，先在此感谢。
2.小弟在看了此款天线的basic parameter时，发现有几个地方有疑问。
(a)此款RFID天线一该是一有线大的ground plane ，所以在第零层的导电率改成0

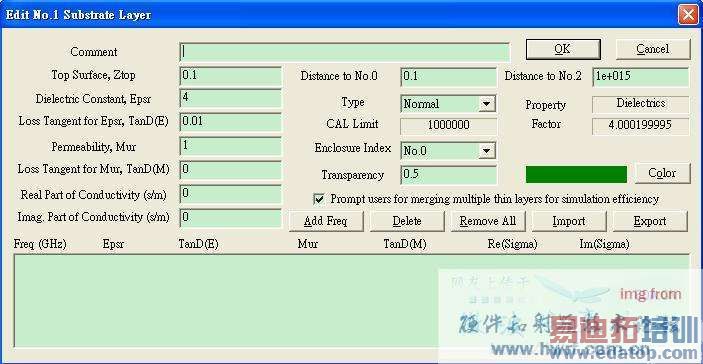

(b) 在第二层时，发现介质的疑问，它会是一般的FR4版吗?介电常数的设置不太一样?

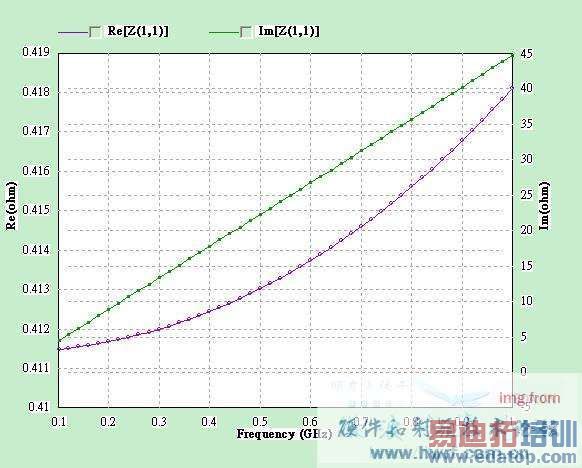

(c) 仿真结果，实部阻抗的结果让小弟不太能接受....为什么天线阻抗会接近零?跟其他RFID tag的设计出的结果差很多....应该没有chip的阻抗会是零的吧?
2.小弟在看了此款天线的basic parameter时，发现有几个地方有疑问。
(a)此款RFID天线一该是一有线大的ground plane ，所以在第零层的导电率改成0
(b) 在第二层时，发现介质的疑问，它会是一般的FR4版吗?介电常数的设置不太一样?
(c) 仿真结果，实部阻抗的结果让小弟不太能接受....为什么天线阻抗会接近零?跟其他RFID tag的设计出的结果差很多....应该没有chip的阻抗会是零的吧?
肯定是结构的问题，这个天线好像没有有效一点的辐射单元，只有电感和电容！
申明：网友回复良莠不齐，仅供参考。如需专业学习，请查看13.56MHz NFC/RFID天线设计培训课程。
