RFID标签天线在HFSS中仿真如何馈电？
录入：edatop.com 点击：
本人在HFSS当中仿了一些论文里的天线，但是出来结果和论文中的结果差很多，我不知道问题出在什么地方，另外，标签天线端口处与芯片相连，有两个口，我是在有这两个口之间用一个LUMP PORT接起来馈电的，不知道这样对不对呀！
一般简单的做法好像是这样，其实仿真的时候，一般文献里面的数据都不完整，所以可能有较大的差异，比如是否考虑标签天线铜皮厚度，馈电端口宽度等等？我也在做这方面的仿真
我也是用的lumped port，阻抗值设置为芯片的阻抗共轭值
Integration Line 是从一个端口的中点指向另一个端口的中点吗? 还有就是端口阻抗是在Lumped port->General->Full Port Impedance 里设置还是在Lumped port->Post Processing->Renormalize All Modes->Full Port Impedance 里设置?

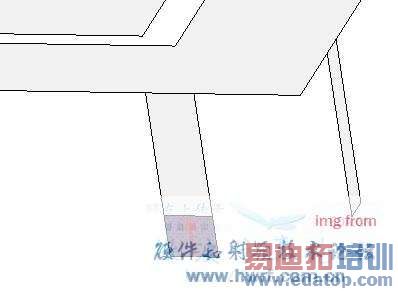

请问一下：lumped port 的方向是怎么样的？我设置的对不对啊？
楼上图不清楚。
倒F标签天线？
