UHF频段RFID天线仿真端口设置问题

最近在搞RFID天线在UHF频段的设计，但是刚刚接触这个行业，还不了解，画了一个UHF频段的天线图，但是不知道怎么在ADS仿真里面如何设置端口，请高手指点迷津，小弟感激不尽啊，具体的问题如下：

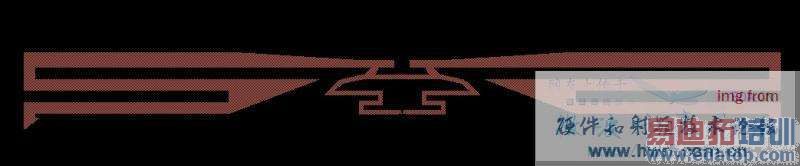

这是在ADS画图里面设计出来的天线，但是不知道在芯片绑定位置的那两个端口在设置端口时怎么设置，希望哪位高手能够指点下小弟啊，希望能附上详细的讲解。

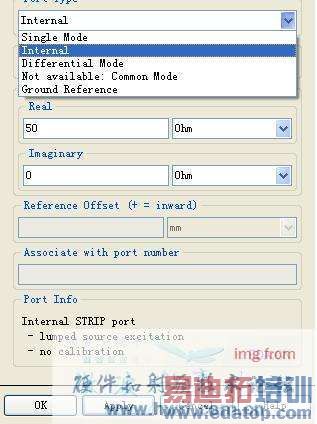

比如我设计出来的天线需要和芯片阻抗20-j195相匹配，该如何设置端口，特别是端口下面那几个端口类型该如何选择，绑定芯片的天线那两个地方设置的端口是否应该一样等等

请上传你的模型，我用IE3D帮你仿真看看

额，我是用ADS画的，不知道你那个能打开不，这是我画的模型，多指点，里面有我对介质层和天线参数的设置，有哪里不对请帮我指点出来一下，谢谢啦
主要设计的是以PET膜为介质层，厚度50微米，上面印刷一层铝做天线，厚度10微米，工作在860-960MHz
te_prj.rar

你能输出成dxf格式的模型吗

OK
u.rar

还有一点，你的PET膜的介电常数是多少。谢谢！

哦，我看到网上说的在915MHz左右的时候，介电常数是3.9，介质损耗是0.004，谢谢你啊，要是有什么结果或哪里需要怎么设置的话可以发到我的邮箱里面，没有用过IE3D来仿真呢，ADS也是最近才接触的，最好有从模型导入仿真软件里面后的一系列步骤，谢谢啦
邮箱：alay87@sina.com

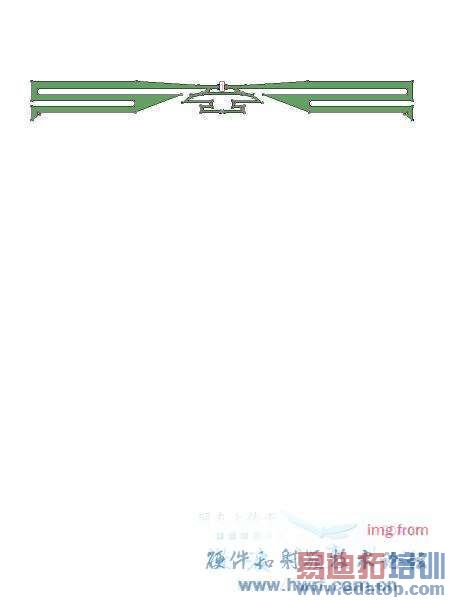

见模型和仿真结果

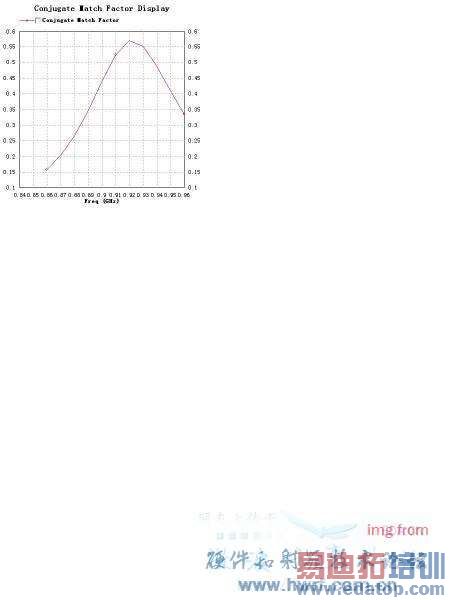

共轭匹配因子曲线

能不能把你仿真的那个包打包发到我邮箱里面，顺便说说一下怎么设置的参数这些，我知道这很麻烦你，谢谢啦，辛苦你一下。
alay87@sina.com
