hfss仿真贴片,怎么调整参数都不能把s参数降到-10db以下

录入:edatop.com    点击:

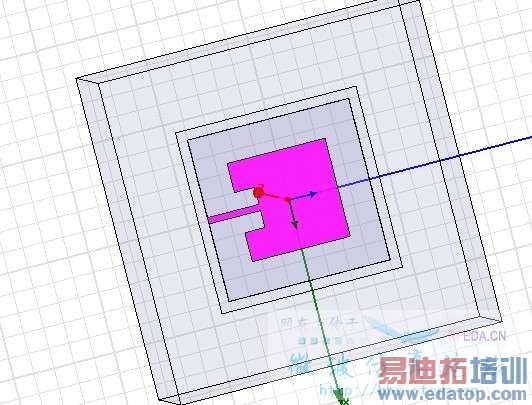

最近我在学习hfss仿真搞了一个贴片,但是怎么调整参数都不能把s参数降到-10db以下,大家看看怎么能够把这个模型的s参数降到-10db以下,或者这个模型根本就不能实现上述目的?具体的东西在文件里面,我用的是hfss10的。求大家给点指导啊,小弟在这里虚心学习,先谢谢大家了!

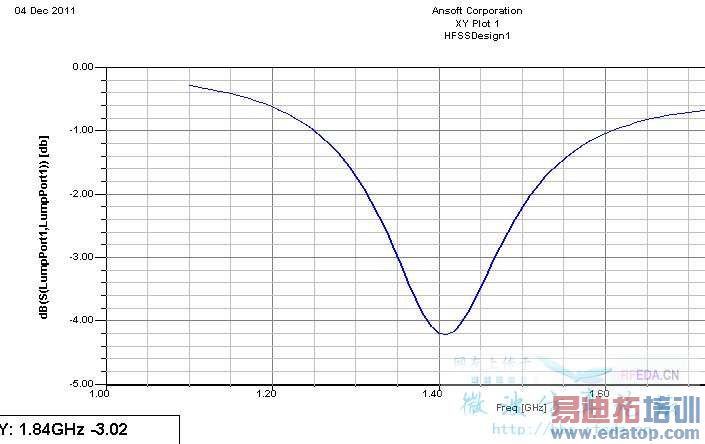

这是仿真结果

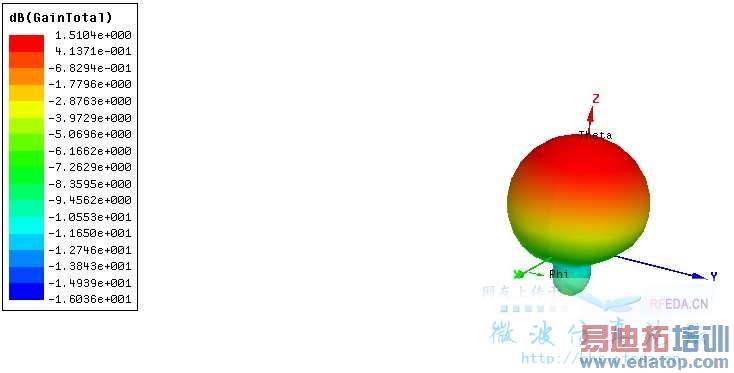

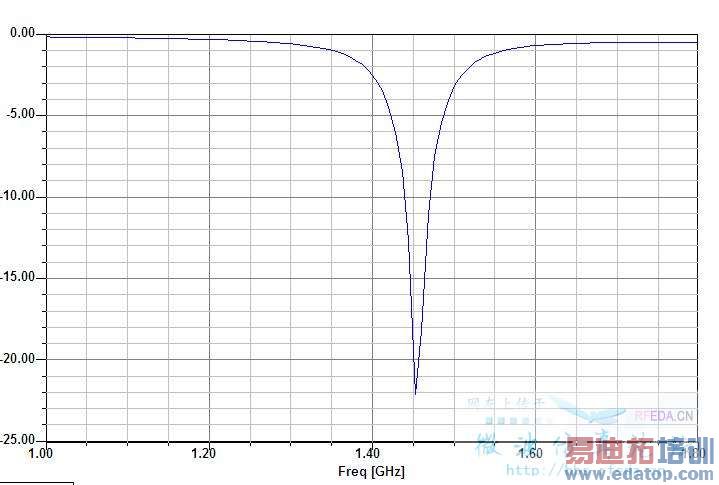

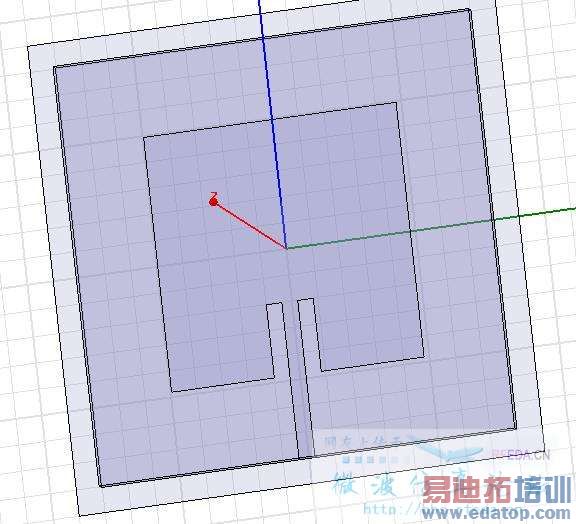

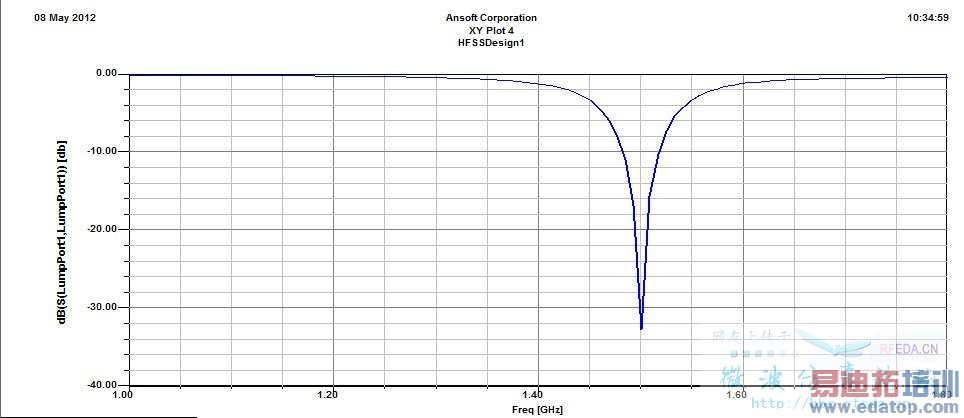

调整下阻抗就可以了,随手改了下。没调整频率,自己调整下贴片长度就可以了





恩,谢谢前面大侠!这个问题已经解决了。我太急躁了,没有静下心来思考原因。以后要克服缺点。



我也看看喃



请问大仙您说的调整阻抗是如何调整的呢?我看了下 您把楼主的贴片形状都改变了呀,楼主的就是一般的侧馈矩形贴片天线,您这个改动可能对您来说是随便改改 呵呵 我想知道您是怎么确定要这么改动的呢?》?思路是什么呢 ?



我也按您的做法 随便在贴片上切了个矩形 确实能出现好效果,不过不知道原理 请大仙讲解







四分之一的阻抗匹配线也可以



我有个问题,这个阻抗匹配线 是加在贴片和微带线之间还是加在微带线的一端呢?



我个人觉得是加在两者中间 起到过渡匹配的作用,可是看到有的文章却说的不是这样 我想证实一下!谢谢
