微带天线中L型探针这种馈电方式HFSS如何画，如何设置

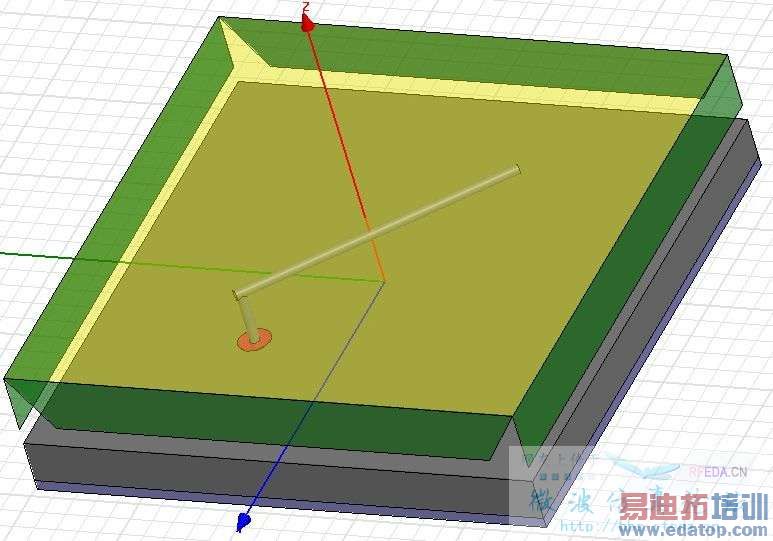

像这样吗?

能 具体点不？

那就请你问具体点呗!
你是看过? 有特殊需求? 或只是听人讲过这种架构?
若是前二者，照你想要的样子画仿真看看就是了!若是后者，图也画出来了，照着画画看吧! 自己没动手做(仿)过，不会有深刻了解的!

我看到别人论文上说 这种L型探针的馈电方式可以提高增益，所以想用这种方式，设计下天线，可是在模型里不会画 ，不会设置 想请教高人指点。您的 这个模型里 也像同轴馈电那样 只把底部的PORT口设置成Lumped port？？

1. 我的天线不是为了提高增益而用L型，我也看不出这样可提高增益。
2. 你的论文上有图的话，请试着依样画葫芦，并请先了解它的论点为何，才不容易出错
3. 馈线是同轴线没错，但port是wave port，同轴线不适合用lump port

L型的可以调谐 天线的谐振点吗？

谢谢Mr.johnsonh的讲解。昨天师兄也和我说了，体馈的话最好用waveport,面馈的话用lumpport。真是晕倒，我仿天线时给同轴馈的是lumpport,出来的结果也还行。不过现在正在想到底用什么形式馈电呢？先试一下两种形式馈电再看看吧。不过还请知道的牛人讲解一下两种端口馈电形式的具体用法吧。十分感激。

好像可以增加带宽吧，L型馈电在贴片与地之间增加了一些金属，也就相当于是电容吧，改变了输入端阻抗的虚步吧，改变其长度应该可以改变输入阻抗，可以起到调节阻抗的功效吧。所以用L型馈电是不是既可以增加带宽，又可以改变输入阻抗，和输入端口进行匹配。由于鄙人没有仿真过，具体的是什么样的还不清楚。以上仅是己家之言，请本站各位好友和大牛拍砖指正。

感谢，能不能给个L型探针的HFSS模型文件 好吗？我学习下，我实在不会画
