基于WLAN应用的非均匀弯折线单极子天线
录入：edatop.com 点击：
2 天线实际测试结果

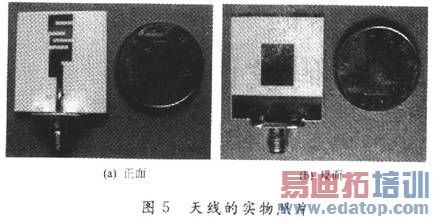

在综合考虑阻抗带宽和辐射特性的基础上，得到了以下的最优化天线几何参数，其中L=29 mm，L1=6 mm，L2=6 mm，L3=6．5 mm，W1=3 mm，W2=1 mm，W3=2．5 mm，S1=S2=S3=1 mm，LB=11 mm，WB=9 mm，WG=26 mm，HB=3 mm，LG=7 mm，LMS=10 mm。天线实物如图5所示。
在综合考虑阻抗带宽和辐射特性的基础上，得到了以下的最优化天线几何参数，其中L=29 mm，L1=6 mm，L2=6 mm，L3=6．5 mm，W1=3 mm，W2=1 mm，W3=2．5 mm，S1=S2=S3=1 mm，LB=11 mm，WB=9 mm，WG=26 mm，HB=3 mm，LG=7 mm，LMS=10 mm。天线实物如图5所示。

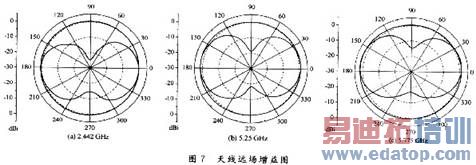

图6示出了非均匀弯折线单极子天线的回波损耗曲线。从图中可以看出，仿真结果与实际测试结果比较吻合。低频段测得的阻抗带宽(S1-1<-10 dB)约为O．5 GHz(2．2～2．7 GHz),高频段实际测得的阻抗带宽(S11<-10 dB)约为1．8 GHz(4．48～6．28 GHz)。图7(a)～(c)分别示出了非均匀弯折线单极子天线在2．442 GHz，5．25 GHz和5．775 GHz时的增益图，增益分别为0．7 dBi，1．65 dBi和2．3 dBi。
3 结语
提出一种背面带有耦合贴片的平面非均匀弯折线单极子天线，通过改变弯折线各弯折节的几何尺寸来调节弯折线天线中第一和第二谐振频率的相对位置，达到双频可调的目的,通过背面耦合贴片来改善弯折线天线高次谐振模式的谐振特性，最后设计出一种频带覆盖IEEE 802．11b／g(2．4～2．48 GHz)和IEEE 802．11a(5.15～5.35GHz，5．725～5．825 GHz)的双频弯折线单极子天线，在2．442 GHz，5．25 GHz和5．775 GHz的增益分别为0．7 dBi，1．65 dBi和2．3 dBi，能够满足WLAN应用。
