433M的微带天线如何提高效率和增益
录入:edatop.com 点击:

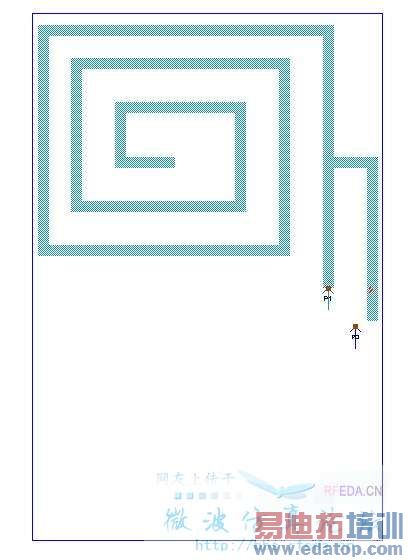

我用ADS设计仿真了一个倒F的433天线,天线地的面积为15*25mm,仿真出来的频率在433M,S11也有-30db,但是效率很差,不到1%,所以增益也是负的几十db。
能有什么方式提高效率?
能有什么方式提高效率?
你的仿真存在问题吧。没看到你铺地的铜皮啊。如果你是双层覆铜,天线的高度要达到一定,我想在10mm以上。
如果是单面,你的天线叫做IFA天线,433M。天线应该不会那么差。楼主可以找些piFa天线,IFA的天线设计资料先看看
我的那个黑色边框就是铜皮地,是在天下下面一层。仿真应该没有问题,使用相同的ADS的设置仿真设计的2.4G天线就很好,效率有80%以上呢
我好想知道p2为什么加在那个地方?
P2是是地port,放在了第二层的地平面上
不用两个馈点。一个馈电就好了,另外一个是接地。
黑框是第二层的地。我将第二层的地大小便更,使天线正下面没有地这种情况下仿真也和上面一样,效率不到1%,但是这时频率变成了800M左右。我的地大小是15*26mm,是不是地太小了?我尝试将地变得很大,大概大了10倍,效率就变成30%了。
学习学习!
有人在这么小的尺寸下能做出来433的天线马
尺寸可以小得多,关键是效率
433M的要小一些的话用哪种类型的天线合适?
同问啊
