微带贴片天线增益理论值
录入:edatop.com 点击:
对于一元微带贴片天线,贴片的形状是矩形的,介质板也是矩形的,有谁知道它的增益的理论值是多少吗?
在做毕业设计,要求测得的结果要和理论值进行一个对比啊。
在做毕业设计,要求测得的结果要和理论值进行一个对比啊。
理论值是可以计算的,你随便找一本讲微带天线的书,上面都有的。
你能直接告诉我吗?我看了书,里面讲得太复杂了。
总得有个指标尺寸吧 要多大的天线啊
这不是一个一般性的指标吗,我知道实际测的大概在6-7dB左右,但是具体值不知道
这不是一个一般性的指标吗,我知道实际测的大概在6-7dB左右,但是具体值不知道 。
这么高?空气?什么反射板?

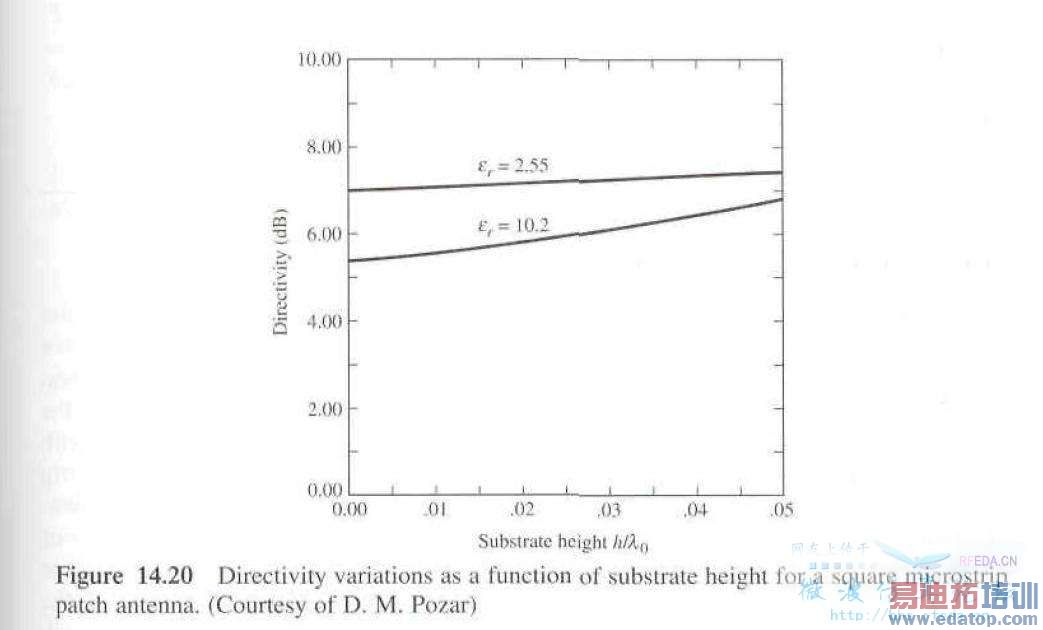

下图出自balanis,详细的楼主自己翻书吧,增益大致上跟
1.贴片的宽(假设你的长已经设置到工作频率了)
2.介质属性。其中包括介质介电常数、loss(微带贴片这种形式受到介质loss的影响比较大)、介质厚度(这点跟带宽的关系也很大)
3.匹配网络
有关。所以没有一个准确的、一成不变的理论值。楼主还是用测试结果跟仿真结果比较比较靠谱。
一般论文里面做得好的微带天线都会有6DB以上的增益,具体的天线参数你可以查找相关论文看看
谢谢呵!
