无限大平面缝隙和偶极子对偶性如何验证
录入：edatop.com 点击：
小弟不才，刚刚开始接触天线，目前在学hfss，最近看了缝隙天线和偶极子的对偶性想验证一下可是遇到了些麻烦，希望大神指导。

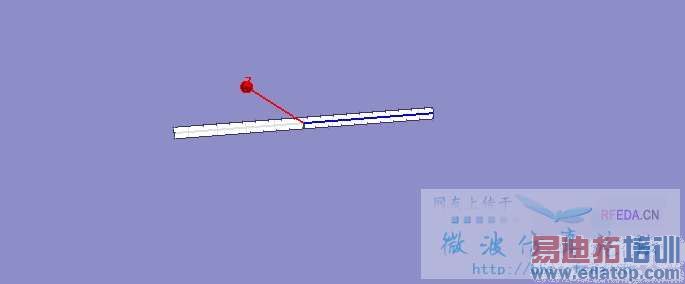

偶极子已经画好了，但是无限大平面的缝隙不知道如何下手，首先画了一个500*500*0.2mm的pec地面，然后中间开了两个45*2*0.2的缝隙。老师要求用同轴线馈电，现在不知道如何来馈电，同轴线的内径和外径分别接在哪里呢？希望大神能帮帮忙
如图所示，就差同轴线馈电了。不知道怎么画
偶极子已经画好了，但是无限大平面的缝隙不知道如何下手，首先画了一个500*500*0.2mm的pec地面，然后中间开了两个45*2*0.2的缝隙。老师要求用同轴线馈电，现在不知道如何来馈电，同轴线的内径和外径分别接在哪里呢？希望大神能帮帮忙
如图所示，就差同轴线馈电了。不知道怎么画
不是直接接,通过介质板耦合过去
