平板缝隙天线阵缝隙的问题

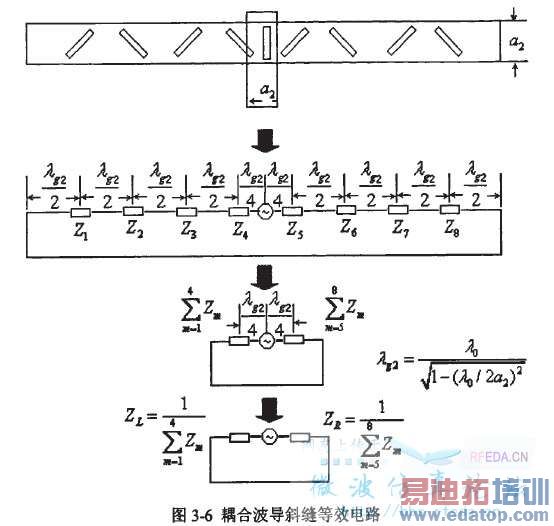

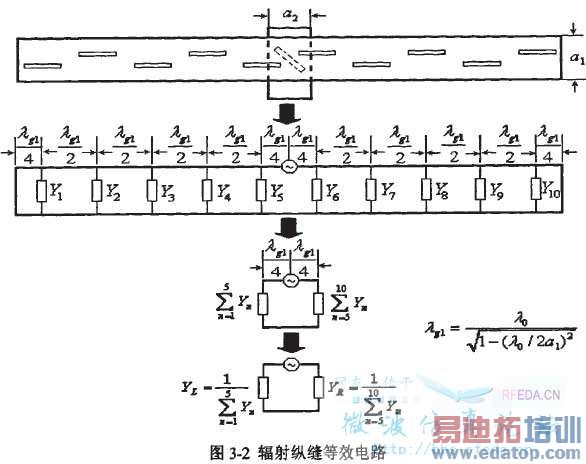

图为一个平板缝隙天线阵耦合波导的一个等效图形，第一个图形中竖着的为馈电缝，斜缝是耦合缝，第二个图形中中心的斜缝是耦合缝，横着的波导上的纵缝为辐射缝。我想向大家请教一下：为什么图（一）中馈电缝与图（二）中耦合缝和相邻的两个斜缝中心的距离都是1/4个波导波长，而边上两个耦合缝距离耦合波导波导两端的距离是1/2个波导波长，但是边上两个辐射缝隙与辐射波导两端的距离是1/4个波导波长。希望大家指点指点，我想了很久都没想通，谢谢大家了！



因为两种缝隙的等效电路形式是不一样的，纵向缝隙飞的等效电路形式是并联导纳，所以最后一个缝隙距短路板的距离是1/4个波长，这样根据传输线的变换性，短路板到最后一个缝隙为开路，与缝隙导纳并联任然是并联导纳，对电路没有影响。而倾斜缝隙的等效电路形式是串联阻抗，最后一个缝隙距短路板的距离是1/2个波长，根据等效性，短路板到最后一个缝隙为短路，与串联阻抗串联任然是阻抗，同样对电路没有影响。所以就是这样。



前面正解
补充一下，图一中馈那个地方，1/4波长是因为相位关系
两个1/4波长加起来是半个波长，才能保证缝隙的正常工作



谢谢你们的解答，刚刚开始，还不懂得把所学的理论用于具体的实践，谢谢你们哈



好贴，这个问题很好



学习啦！俺以前只知道波导腔体加四分之一波长，短路就变开路了。



为什么还使用这么传统的结构啊！可以考虑CTS天线嘛！



啥时CTS天线？不懂，请指教



同问，什么是CTS天线！
