小弟刚开始接触天线，在一些书上看到了线天线的电流分布的知识，在我的研究方向上可能会用的到。
于是对通过测试和仿真对书上的电流分布曲线进行了验证…

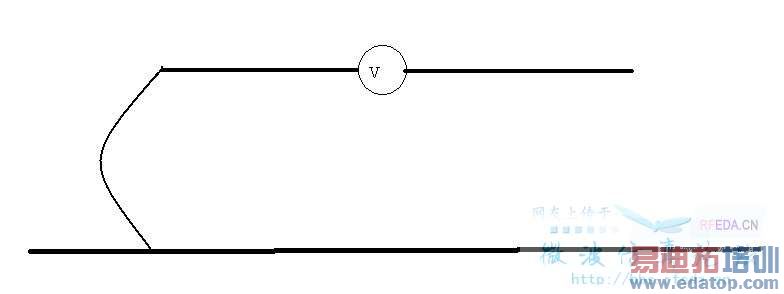

但由于我使用的测试对象的结构实际如下图所示，
一个由V激励的对称振子，其中一臂由软金属线接至金属地平面，所以电流分布肯定会和对称阵子不同…（抱歉这里不能透露过多具体细节）
但多次的测试结果显示右臂，即未接地臂，其上的电流分布满足正弦电流分布。而左臂的电路分布，我尚且未从数据中得到规律。
我的疑问就是，这种结构应该是一种不对称天线，为何其中一臂的电流分布竟然仍满足正弦分布。
另外，一臂长一臂短的不对称振子天线的电流分布形式应该是怎样的呢…

左臂和右臂之间应该没有太大相互影响。

首先感谢回复。
你说的左臂和右臂之间没有相互影响，是否指的是右臂仍满足正弦分布，而左臂不在满足呢？那左臂的电流分布是什么样的呢？
我现在的测试结果的确是这样，右臂很好的满足了正弦分布，但左臂的分布比较乱，看不出什么规律…
请问你的推断依据是什么呢？很需要这段的理论推导……天线新人，求指教…再次感谢…

最近我又进行了仿真和测试…结果显示左臂对右臂的电流分布有一定影响，但右臂基本仍满足正弦电流分布…
希望能得到这种现象的物理意义上的理论解释…毕竟仿真和实测如果没有理论支撑还是显得不可信…
