喇叭天线脊的画法？
录入：edatop.com 点击：
其中A=1.15，C=0.01261，K=0.014
请问如何在HFSS里画上述曲线的图形？
我在HFSS里输入如下，发现只是一条直线
问题应该出现在指数的表示上，请各位指点一下！谢谢！

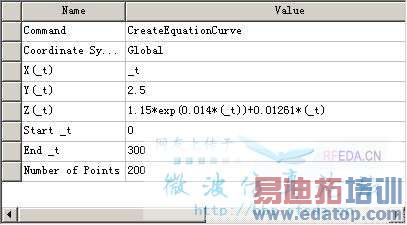

1. 按你所提供的方程脊间距为2.3mm；
2. 假设喇叭的长度为300mm，也就是End_t=300mm；
3. 脊的厚度为5mm；
4. 1.15*exp(0.014*(_t))+0.01261*(_t)中的0.01261*(_t)决定喇叭的口径，你可以将0.01261设为参数以达到你的喇叭所需的口径；
5. 其余的按你所设数据输入既可。

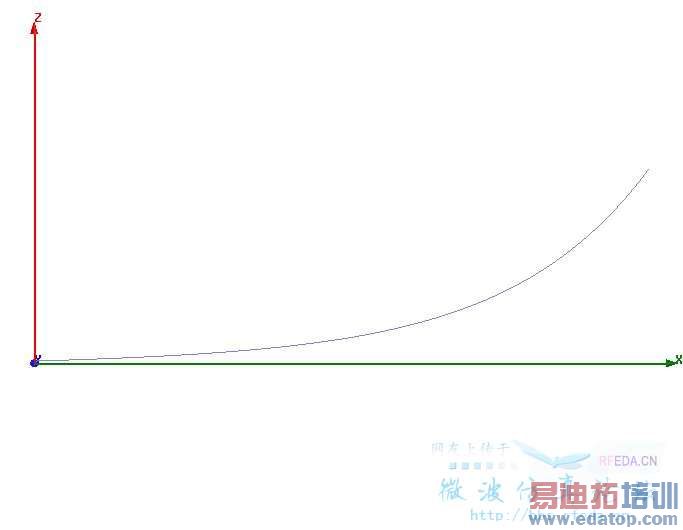

接着2楼
看看还是不是一条直线
最近正在研究加脊波导，试了下，正解，谢谢啦，呵呵
坐标用函数表示，正解
看到有用PRE建模，导入ＨＦＳＳ的
