手机Wifi天线下面电路问题
录入：edatop.com 点击：

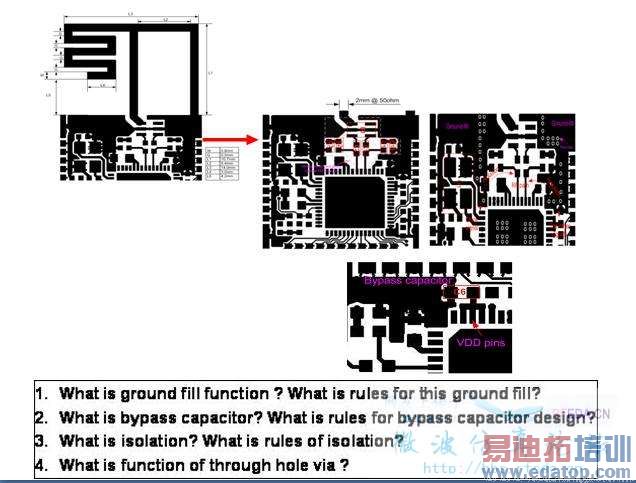

电路如附件：
下面是我自己想的答案,各位大牛帮忙看看是否正确！
1. Ground fill =Ground，把天线看成“正”，ground 就是天线的“ 负”
Ground 的原则： 1.越大越好
2.越完整越好
2. Bypass capacitor 类似滤波器，滤除杂讯或者RF信号
3. Isolation 隔离度，此处是指两信号间的隔离度，为了增大隔离度减少干扰，距离越远
越好，至少大于2倍线宽. 或者使用Ground 来增大Isolation
4. 此处Via-hole 是让上面部分电路和下层的大ground连接，以达到Ground的完整性
减少损耗，增加天线的Performance
下面是我自己想的答案,各位大牛帮忙看看是否正确！
1. Ground fill =Ground，把天线看成“正”，ground 就是天线的“ 负”
Ground 的原则： 1.越大越好
2.越完整越好
2. Bypass capacitor 类似滤波器，滤除杂讯或者RF信号
3. Isolation 隔离度，此处是指两信号间的隔离度，为了增大隔离度减少干扰，距离越远
越好，至少大于2倍线宽. 或者使用Ground 来增大Isolation
4. 此处Via-hole 是让上面部分电路和下层的大ground连接，以达到Ground的完整性
减少损耗，增加天线的Performance
