微带天线增益太低

录入:edatop.com    点击:

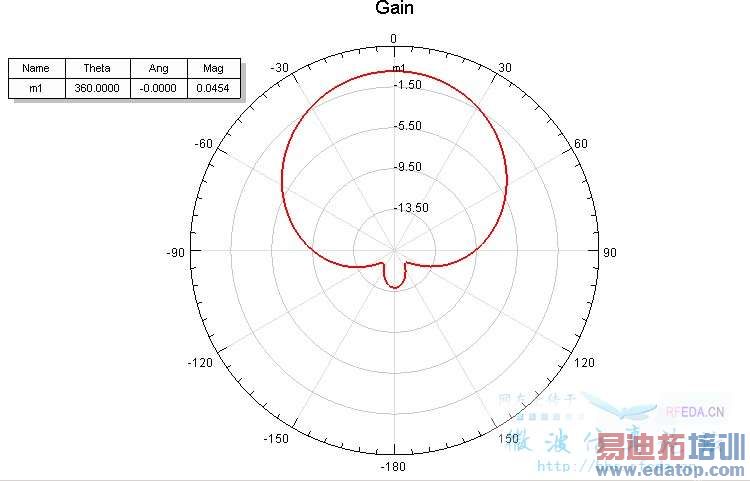

最近仿真微带天线,采用四分之波长馈线。仿真结果如下
帮忙看下问题出在哪里吧,服务器出问题了暂时模型拷不出来好了再上传吧
另外:
1.本模型是433M的,所以体积较大,馈线也相对较细,减小体积是不是只能选择更高介电常数的,如陶瓷?想问下有没有两面覆铜的现成的陶瓷基片?做过的帮下忙吧
2.433M这种相对频率较低的侧馈微带最小可以做到多大啊?本人新手还望大牛们不吝指教




433要缩小体积可以直接用单极天线做成蜿蜒(meander)。正常因该都有2dBi以上 你的贴片天线离下方金属板再多近?如果天线贴近金属物质太近,天线增益会很差。



采用的罗杰斯介电常数3.48。厚度只有0.508mm。太薄了?谢谢



确实太薄了.... 我大多都用1.6mm的FR-4板,设计2.45GHz 至少有3dBi以上
建议提升高度吧..



谢谢,附件已上传,因为选了Rogers4350,厚度不好变啊。能不能帮忙看下模型还有什么其他的问题,因为要30多步才收敛。
十分感谢
对了模型是用HFSS11建立的



模型建错了
把馈电从wp改成lump
也不需要那么大的馈电口,z方向连接patch和GND就行了
air太小,至少距离各个方向四分之一波长,三分之一更好
而且你馈线也不是50 Ohm 的



谢谢。
回1:经发帖问过说用waveport时宽度为端口*10,高度为h*8。迷惑了。曾经用lumpport和waveport都仿过,对S11几乎无影响,我再试试。
回2:关于那个air,波长是不是用光速/(sqrt(介电常数)*频率)算的?四分之一是93mm,我是这么设的。应该怎么算?
回3:用ADS的linecalc,厚度0.508mm,介电常数3.48,算出来是1.03mm,通过数扫描后修改了下用的0.96mm差别是不是有点大啊?请问您的馈线50Ohm应该怎么设馈线宽度?谢谢



wp一般用在带状线和波导上面,也不用加那么大,而且你的模型wp本来就建错了
rad大小计算波长是根据空气中波长来算的
应该加上金属厚度再算的,35um



哦知道了十分感谢哈,你是说金属的厚度是35um吧?算出来宽度是1.1mm



您好,还想问下关于去掉馈线对端口阻抗的测量是不是一定要用waveport,并且waveport一定要加在空气盒边界上?像之前这个模型本来就建错了是不是说waveport不能用在空气盒子内?谢谢
仿真了下增益到了0.7dB,还是太低。如果能再给点修改建议感激不尽



wp可以建在空气盒内,机子好的话空气盒可以设置大一些



wp换成lump
或者你wp后面加上一段金属,2mm就行
